Ремонт блока питания SONY Playstation 4 (Slim, Pro)

    Иногда случается, что ваша любимая SONY PlayStation 4 казалось бы, ни с того ни с сего вдруг перестала включатся, то есть вообще перестала реагировать на кнопку включения. Чаще всего данный дефект связан с неисправностью блока питания. В этой статье я расскажу о диагностике и одном из вариантов ремонта блока питания PlayStation 4 (PS4 Slim, PS4 Pro).
   Даже для первичной диагностики PlayStation 4 придётся разобрать, к счастью не полностью, а только снять две пластиковые крышки (верхнюю и нижнюю) и открутить шурупы крепящие блок питания. Если Вы не знаете как разобрать консоль, то поищите видео с разбором PS4, в интернете огромное количество видеороликов о том как разобрать SONY PlayStation 4, просто в любом поисковике наберите "как разобрать" и допишите свою модель -- ПС4, ПС4 слим, ПС4 про.
   После того как разберёте свою приставку, вам останется вытащить блок питания PlayStation 4 и в идеале его тоже открыть -- снять пластиковый корпус, который закрывает плату.

   Внимание!
   Будьте осторожны, так как в блоке питания есть высоковольтные конденсаторы которые сохраняют заряд и на них присутствует около 300В достаточно долгое время. Во избежание получения удара электрическим током, будьте очень аккуратны при разборе блока питания PlayStation 4!!!

   Конечно первичную диагностику можно провести не разбирая блок питания SONY PlayStation 4, достаточно просто вытащить БП из консоли, подключить его к розетке и проверить наличие 5В на разъёме, куда подключается маленький шлейф с помощью обычного вольтметра. Если 5В присутствует, то проблема явно не в блоке питания. А если 5В отсутствуют, то это точно указывает на неисправность блока питания и его всё равно придётся разобрать и убедится в его ремонтопригодности.

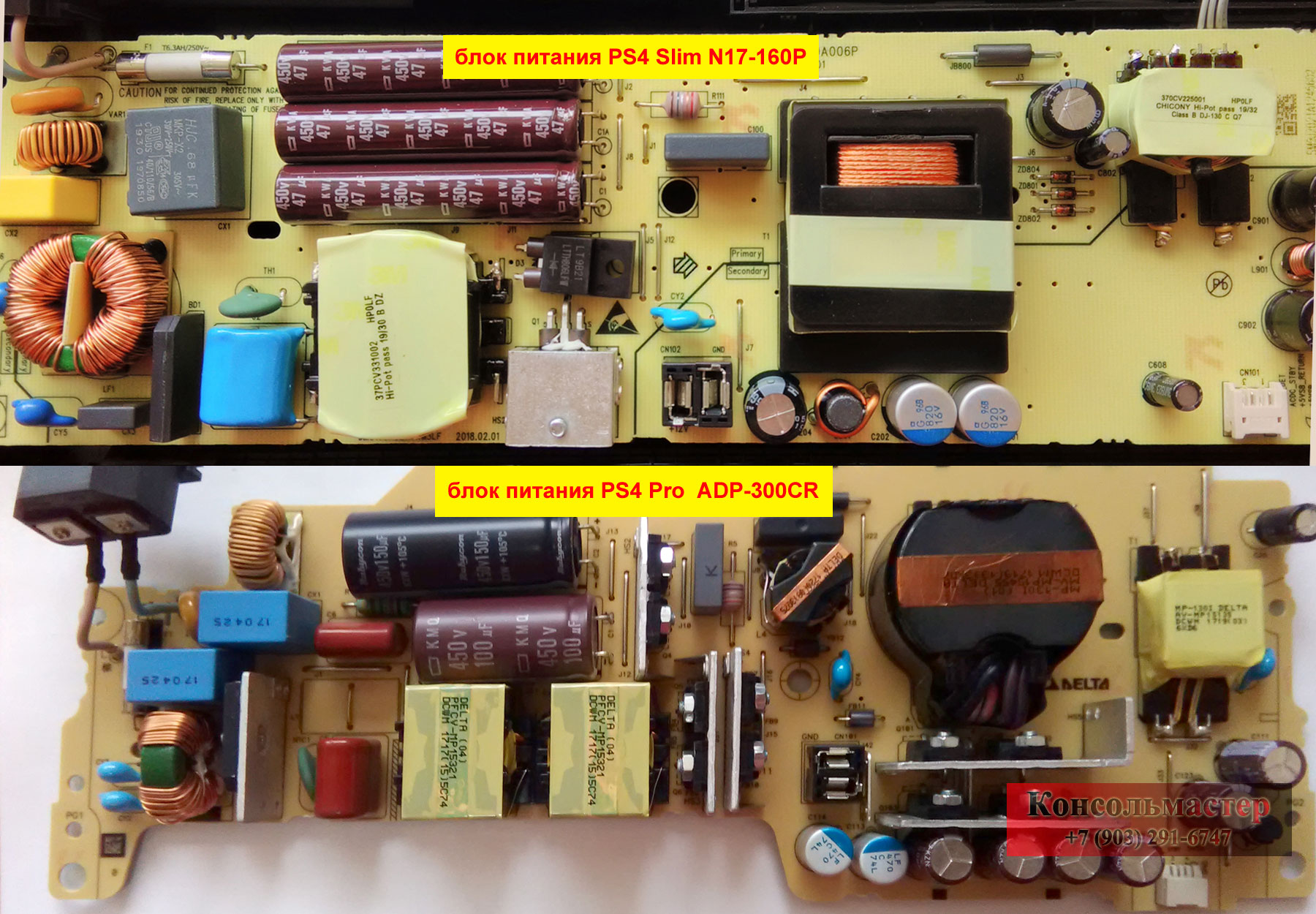

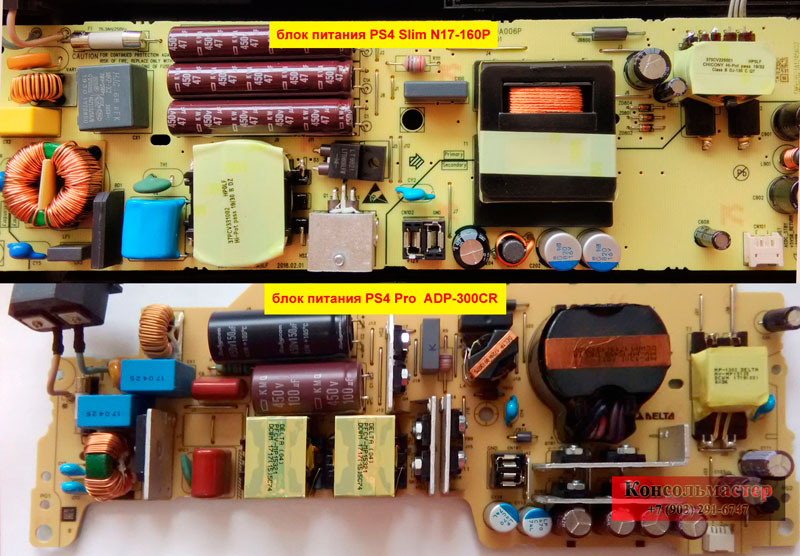

   Мне больше нравится тестировать блоки в разобранном состоянии, о чём я сейчас и расскажу. Для примера вот так выглядят блоки питания от PS4 Slim (N17-160P) и PS4 Pro (ADP-300CR).

увеличить

   В принципе все блоки питания SONY PlayStation 4 любых моделей построены почти по одинаковой схеме, имеют небольшие отличия из-за разной выходной мощности. Чтобы было поменьше картинок, расскажу о ремонте на примере блока питания от PS4 Pro -- ADP-300CR. Приехал он с симптомами полного не включения приставки, т.е. есть подозрение что блок питания не формирует дежурное напряжение 5В.

  Самое главное не забывайте о технике безопасности -- на блоке питания присутствуют высокие напряжения (до 300В) и если неаккуратно за что нибудь взяться, то можно получить не очень приятный удар электрическим током!!!

   Начнём...

   Блок питания вы разобрали...

   Для начала, не подключая БП к электрической сети измерьте напряжение на больших конденсаторах (C1, C2) -- в идеале там должно быть 0В. Если присутствует напряжение, то вероятней всего блок питания подключали к розетке и на конденсаторах остался остаточный заряд. Конденсаторы надо обязательно разрядить -- для этого идеально подходит самая обычная электрическая лампа, но можно воспользоваться практически любым электроприбором который подключается к 220В.
   После разряда обязательно проверьте насколько всё прошло успешно и конденсаторы разрядились, для этого измерьте напряжение на конденсаторах ещё раз, если заряд остался то повторите разряд ещё раз.

   После того как напряжение на конденсаторах будет почти 0В, можно приступать к измерениям.

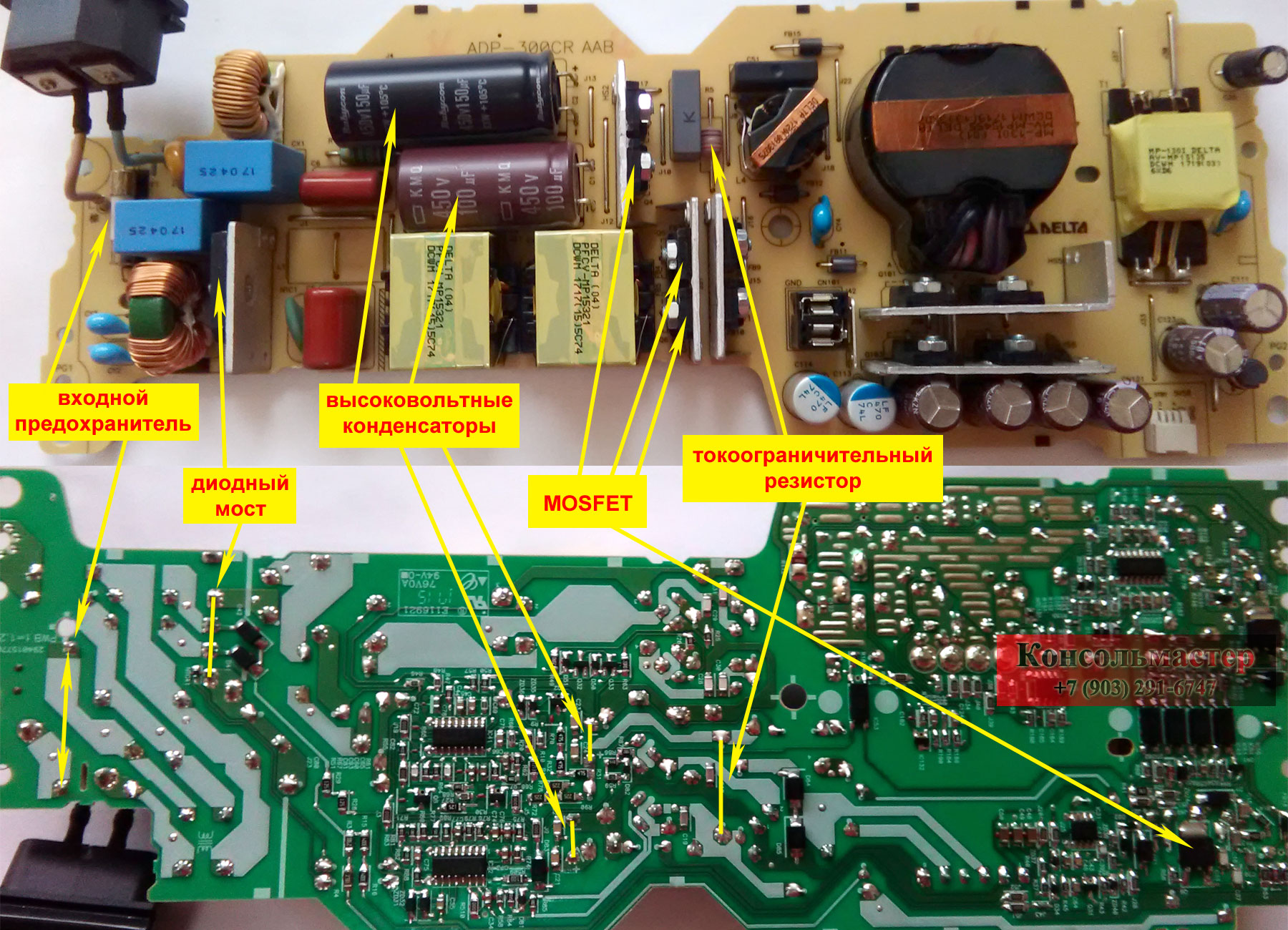

   Для начала нужно проверить целостность входного предохранителя, если он перегорел, то есть большие шансы серьёзного повреждения блока питания. На всякий случай проверьте диодный мост, высоковольтные конденсаторы и силовые транзисторы (MOSFET) на отсутствие короткого замыкания. Также проверьте токоограничительный резистор -- при его обрыве 5В формироваться не будет и почти со 100% вероятностью будет пробит MOSFET и чаще всего 7-ми ногая микросхема, которая им управляет.

 увеличить

   Если на плате блока питания ПС4 присутствует короткое замыкание, то для начала нужно устранить причину этого замыкания, для этого как правило достаточно заменить неисправные элементы. имейте в виду при пробое силового высоковольтного транзистора (MOSFET) как правило выходит и цепь управления этим транзистором. И заменой одного только транзистора не обойтись.
   Но будем надеяться что у вас простой случай, чем то похожий на тот который рассмотрен в данной статье -- все предохранители живы, короткое замыкание отсутствует, а приставка не включается.
   Переходим к следующему этапу проверки, для этого очень удобно положить плату в половинку пластикового корпуса и вставить блок питания в приставку, не подключая маленький шлейф который идёт на плату PS4. После чего можно подключить блок приставку к электричеству и провести ещё несколько измерений.

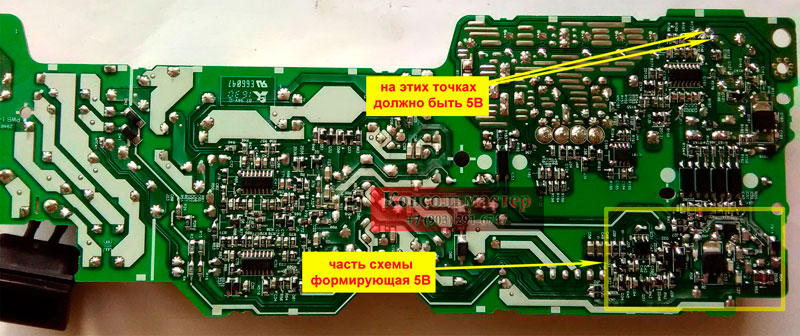

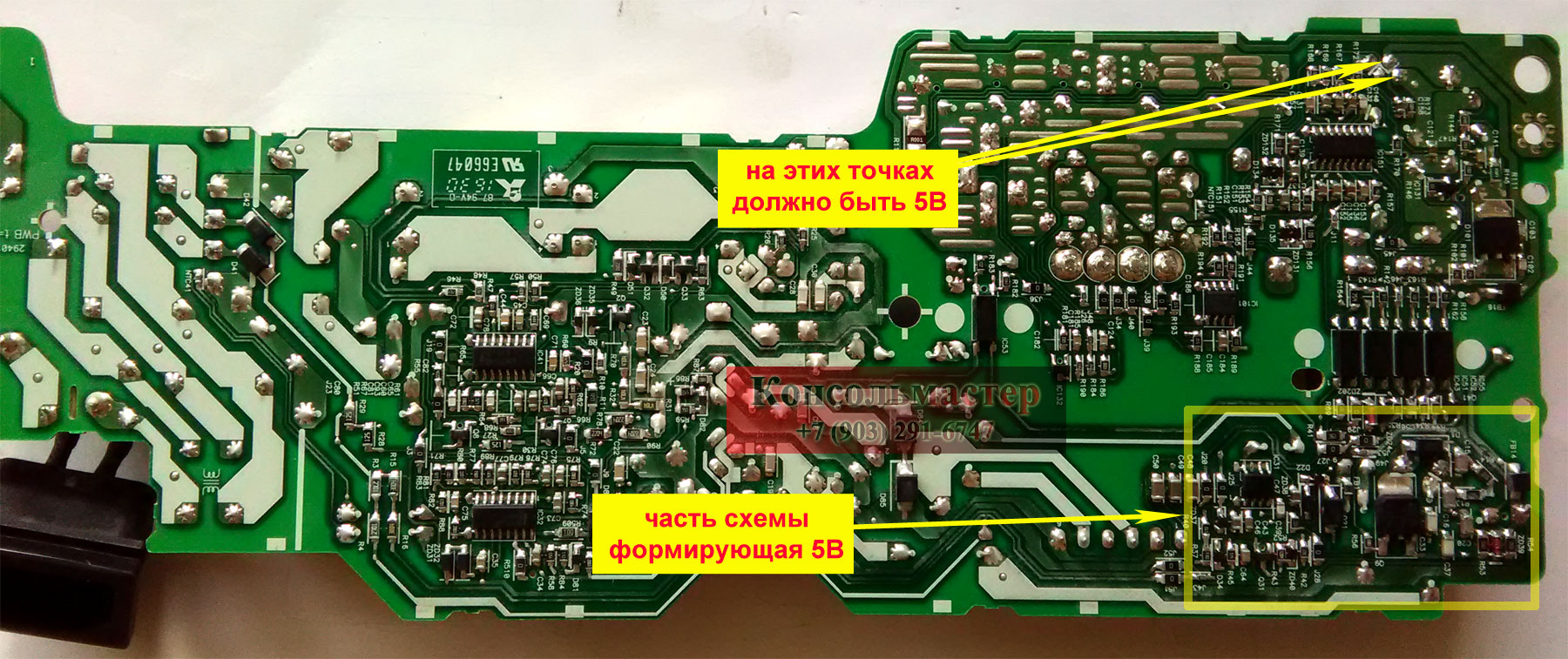

Проверьте наличие дежурного напряжения 5В на разъёме, куда подключается маленький шлейф от платы ПС4, если без нагрузки напряжение есть, то велика вероятность что причина того, что приставка не подаёт признаков жизни не в блоке питания. Отключите БП от  электрической сети и подключите меленький шлейф к блоку питания, после чего включите блок питания в розетку и замеряйте наличие 5В ещё раз. Если при подключенном шлейфе напряжение отсутствует или занижено, то ищите виновника на материнской плате PlayStation 4.

увеличить

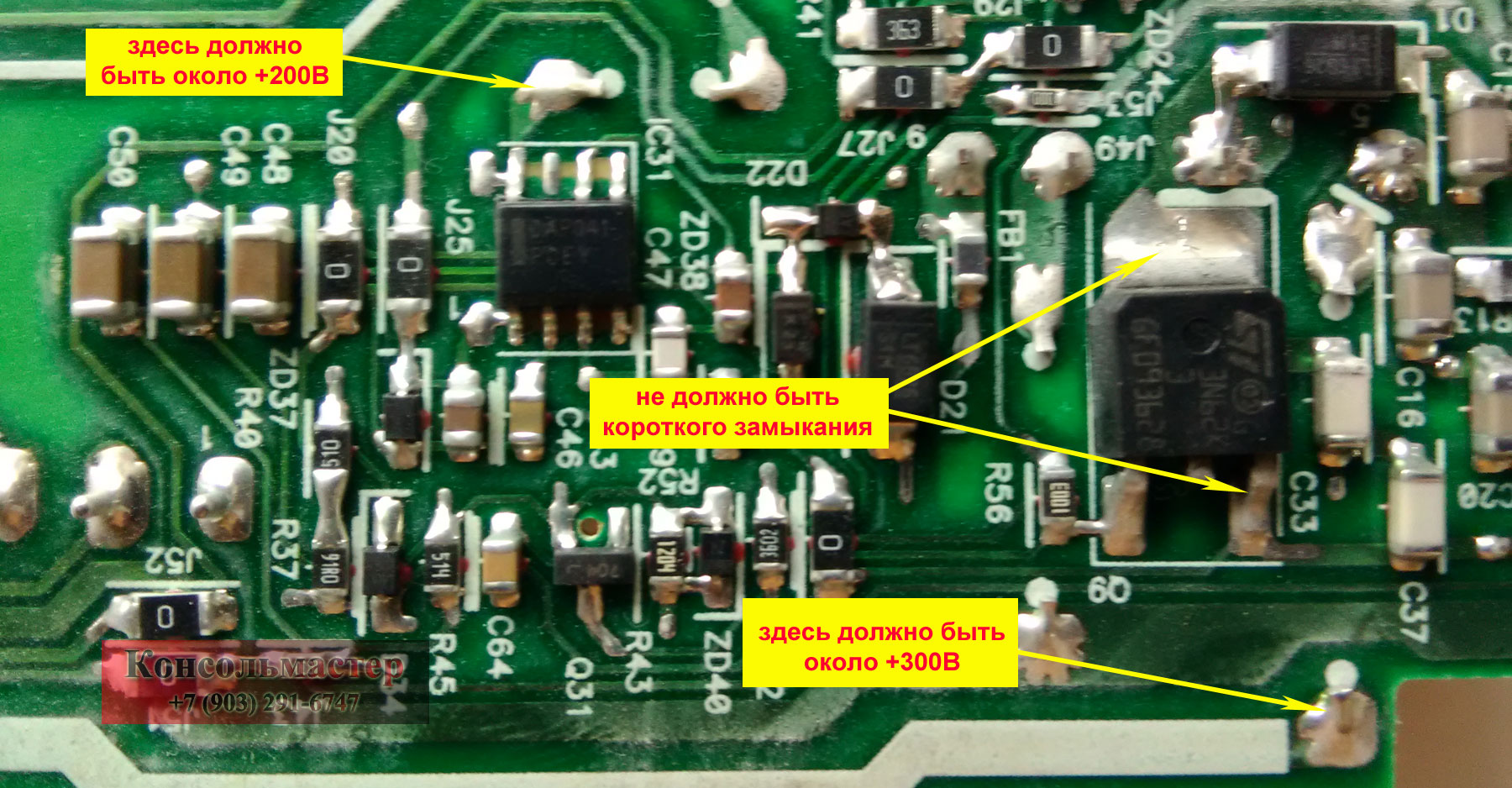

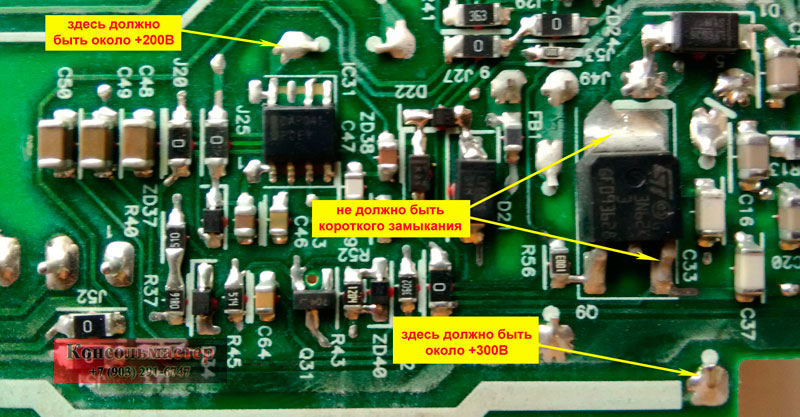

    Если дежурное напряжение без нагрузки отсутствует, переходим к тестированию части схемы отвечающей за формирование 5В. Проверьте наличие напряжения на ключевом транзиторе, который "раскачивает" трансформатор и напряжение питания микросхемы формирования 5В.
   Не забудьте, что напряжение в высовольтной части блока меряется относительно массы тоже в высоковольтной части, например можно взять минусовой вывод высоковольтного конденсатора. А при измерении сопротивления не забывайте отключать блок питания от электрической сети и разряжать высоковольтные конденсаторы.

 увеличить

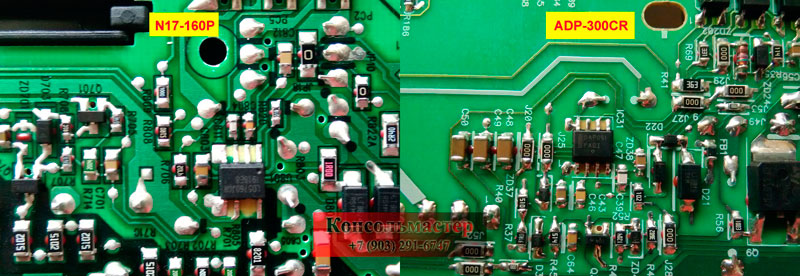

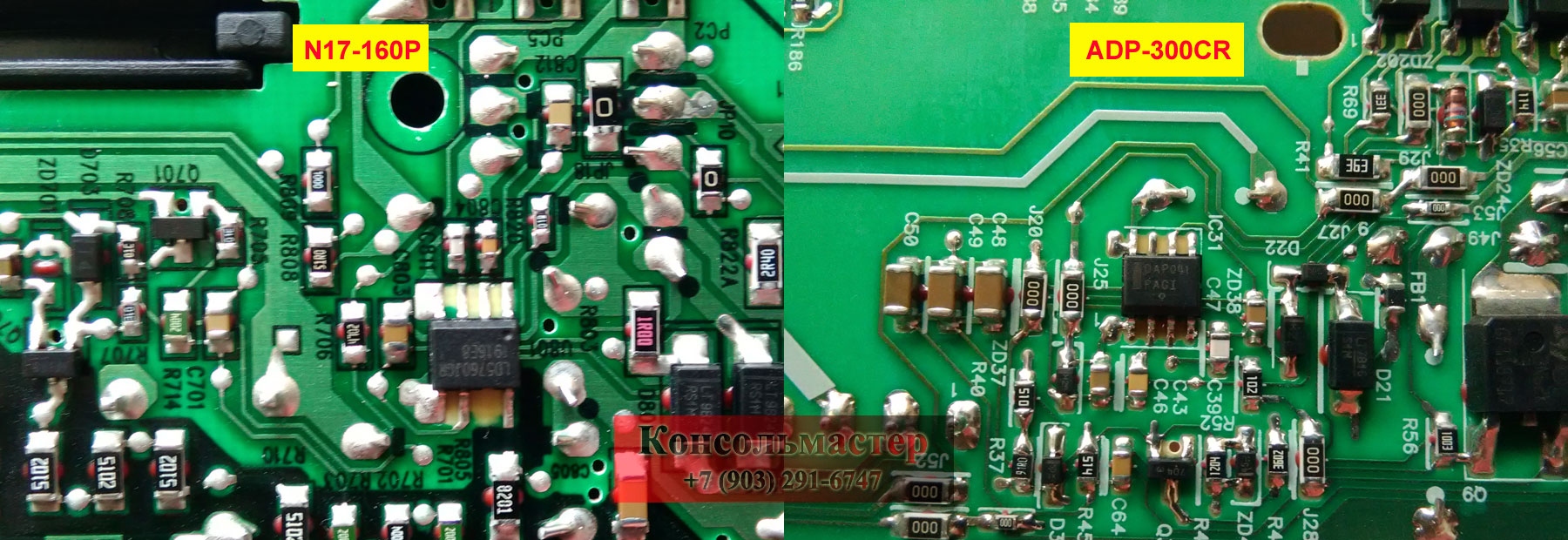

   В моём блоке питания все напряжения присутствовали, но дежурных 5В не было, из чего я сделал вывод, что причина неисправности в микросхеме формирования дежурного напряжения. В блоке питания ADP-300CR у меня была микросхема DAP041. В продаже, чтобы было можно быстро купить предложений не нашёл, в лучшем случае под заказ 2-3 дня. Возникло желание заменить данную микросхему на какую либо аналогичную, но столкнулся с ещё одной проблемой -- отсутствие даташита. Решил разобрать блок питания Playstation 4 Slim N17-160P, в схеме формирования дежурного напряжения там стояла другая микросхема LD5760, но схема включения была идентичная блоку ADP-300CR.

увеличить

   Даташит на микросхему LD5760 было легко найти в интернете, после чего было найдено несколько аналогов данной микросхемы, которые можно ставить без какой либо доработки.
   После замены микросхемы мой блок питания ожил, появились 5В на выходе и приставка стала включатся....

   Надеюсь эта статья кому нибудь поможет при самостоятельном ремонте блока питания SONY PlayStation 4 (Slim, Pro).
