   Иногда бывает, что при включении вашей SONY Play Station 3 экран телевизора или монитора остаётся чёрным -- отсутствует изображение.

   Не надо сразу впадать в панику и обзванивать мастерские и сервисные центры. Для начала попробуйте сделать несколько простых действий....
- попробуйте сбросить видеонастройки приставки SONY Play Station 3 -- для этого, при включении приставки, после первого звукового сигнала, не убирайте палец с кнопки включения, а подержите её несколько секунд (5-7 сек.) -- должен раздаться второй звуковой сигнал и появиться изображение на экране телевизора или монитора.
- если второй звуковой сигнал есть, а изображения нет, попробуйте другой HDMI кабель или подключить кабель HDMI к другому входу телевизора. Как вариант можно подключить вместо PlayStation 3 другой источник видеосигнала, например ноутбук или ТВ приставку. Если изображение не появилось, то проблема не в кабеле HDMI и не в телевизоре, а именно в вашей игровой приставке PS3.

   Причин, почему нет изображения у SONY PlayStation 3 может быть достаточно много, например механическое повреждение HDMI разъёма, неисправность материнской платы консоли. Среди неисправностей платы часто встречаются проблемы с графическим чипом (RSX) или неисправность видеоконвертора HDMI (MN8647091), но могут встречаться и другие проблемы -- проблемы по питанию, повреждение встроенного ПО, неисправность центрального процессора (CELL).

   В этой статье я хочу описать неисправность SONY PlayStation 3, когда приставка включается, не выдаёт видео и не выходит в сервисный режим. Сопутствующий синдром данной неисправности -- кулер системы охлаждения не запускается после включения приставки. При таких симптомах с вероятностью 90% причина неисправности кроется в HDMI конверторе, микросхеме MN8647091. Для большей уверености необходимо разобрать приставку и произвести необходимые измерения с помощью обычного тестера (мультиметра).

   Сразу хочу предупредить -- семь раз подумай, один раз разбери....

   Хотя в интернете очень много видео о том, как разобрать или как починить то или иное устройство, всё равно хорошо взвести свои силы или хотя бы видео посмотрите несколько раз. Иногда проще заплатить некоторую суммы денег, тем кто разбирается и даст гарантию на ремонт, чем попробовать самому и при плохом стечении обстоятельств опять таки обращаться к специалистам, но платить уже больше, т.к. придётся исправлять и ваши косяки....
   Если у вас нет базовых знаний электроники, если измерительный прибор (тестер) у вас есть или достался по наследству, именно от слова "есть" (вот он лежит, но надо погуглить как им пользоваться....   )))  ) и нет необходимого оборудования для пайки электронных компонентов, как минимум паяльника и паяльного фена, то лучше обратиться в специализированые мастерские и сервисные центры !!!!

   Ну а теперь для самых смелых и отчаянных....
   Разбираем консоль PlayStation 3, до винтика....
   Вытаскиваем плату, берём тестер в руки и начинаем мерять....

   Если в указанных на плате точках вы обнаружите короткое замыкание, то почти со 100% увереностью можно утверждать что микросхема видеоконвертора MN8647091 неисправна и требуется её замена.

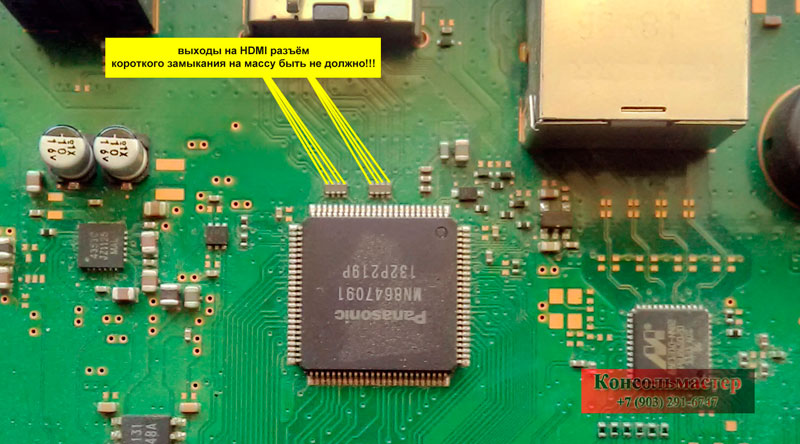

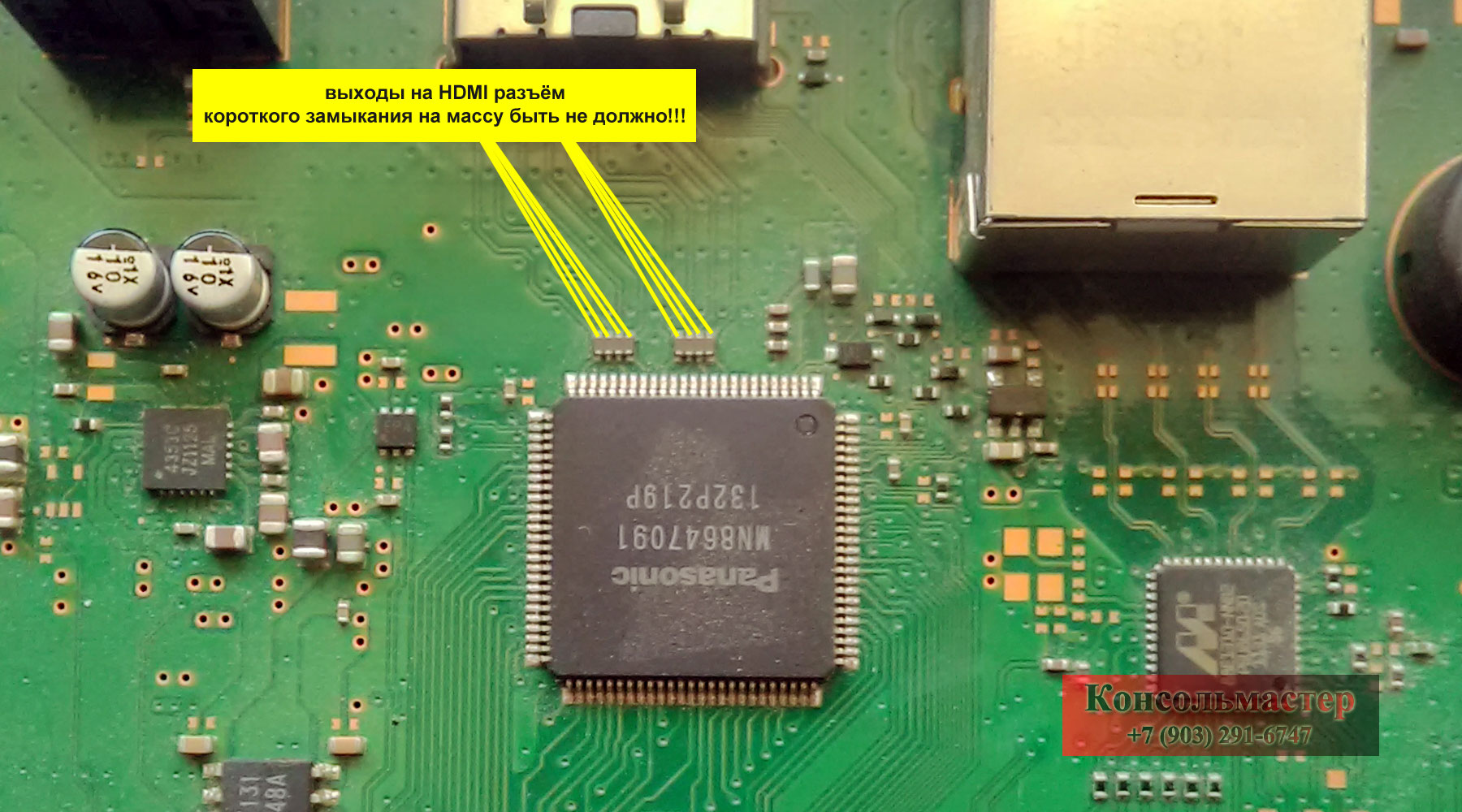

   Плата SONY PlayStation 3 Slim (CECH-20xx, CECH-25xx, CECH-30xx) верхняя сторона платы
Плата SONY PlayStation 3 Slim (CECH-20xx, CECH-25xx, CECH-30xx) верхняя сторона платыувеличить

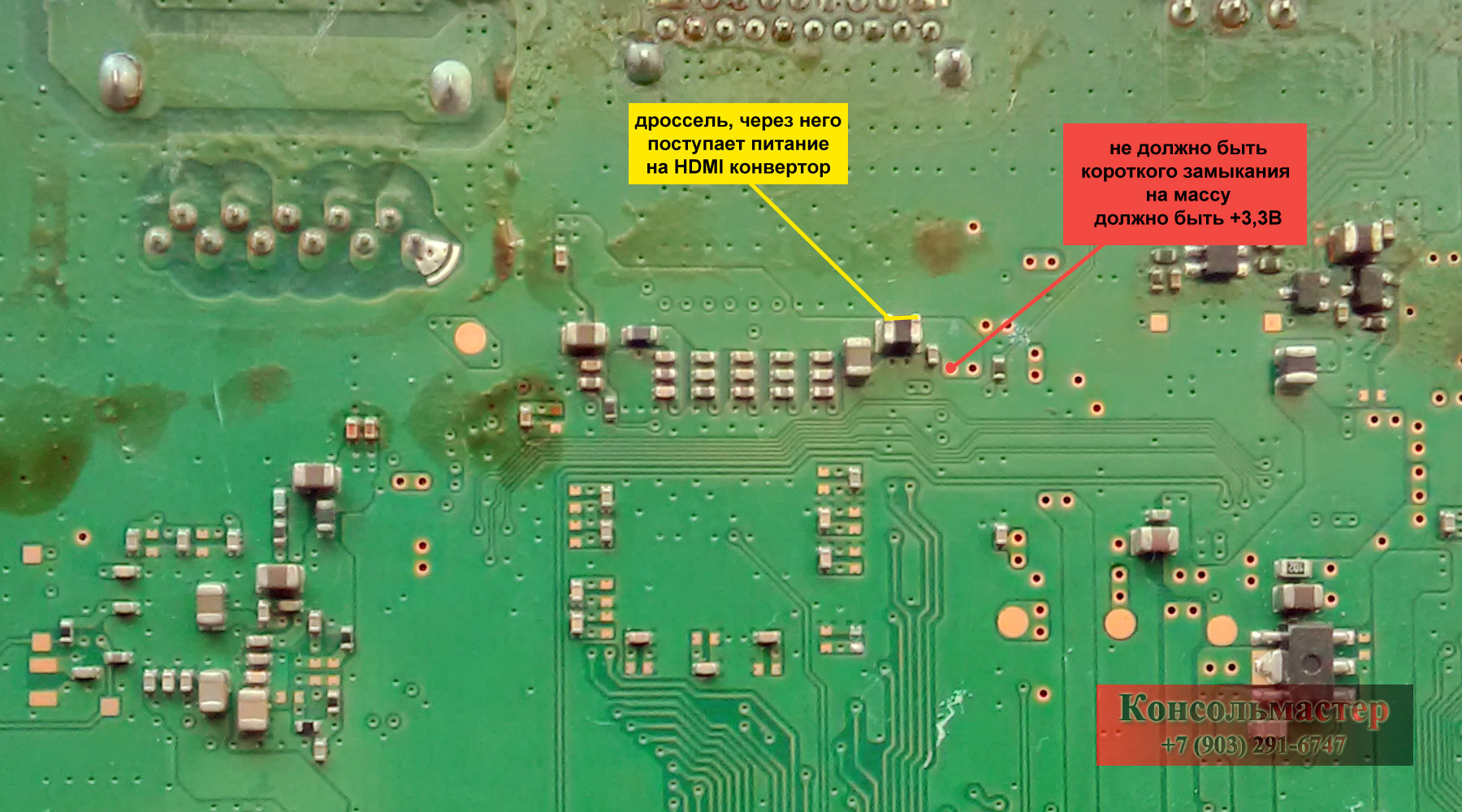

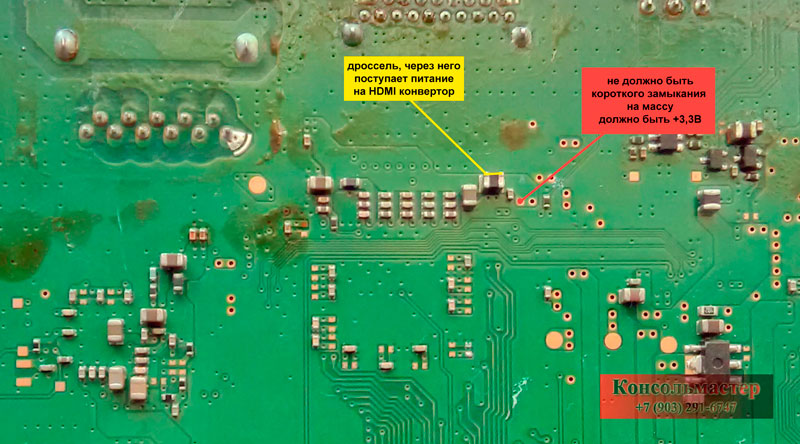

  Плата SONY PlayStation 3 Slim (CECH-20xx, CECH-25xx, CECH-30xx) нижняя сторона платы
Плата SONY PlayStation 3 Slim (CECH-20xx, CECH-25xx, CECH-30xx) нижняя сторона платыувеличить

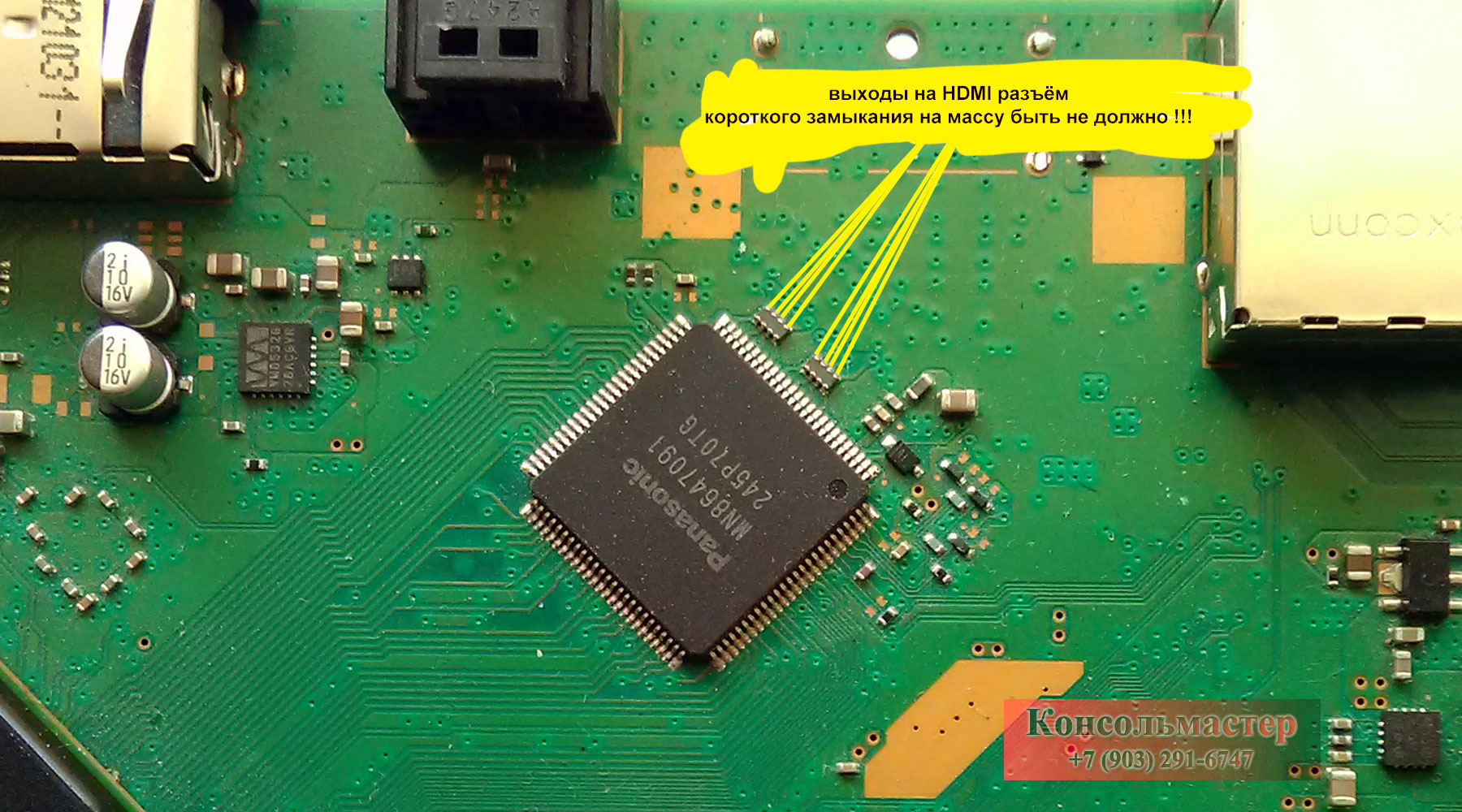

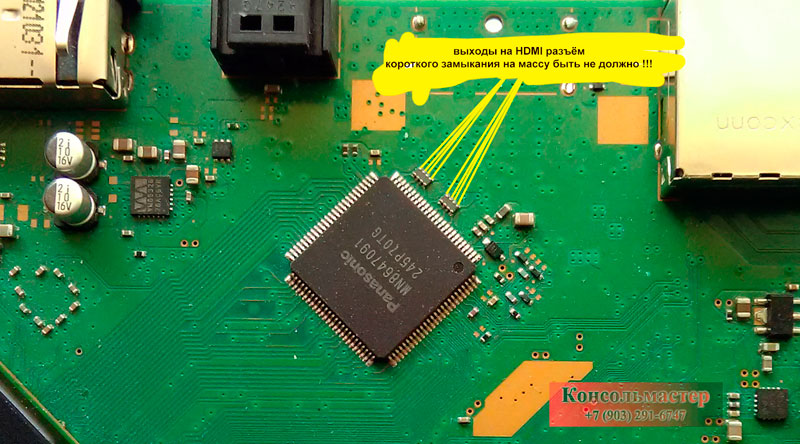

 Плата SONY PlayStation 3 Super Slim (CECH-4xxx) верхняя сторона платы
Плата SONY PlayStation 3 Super Slim (CECH-4xxx) верхняя сторона платыувеличить

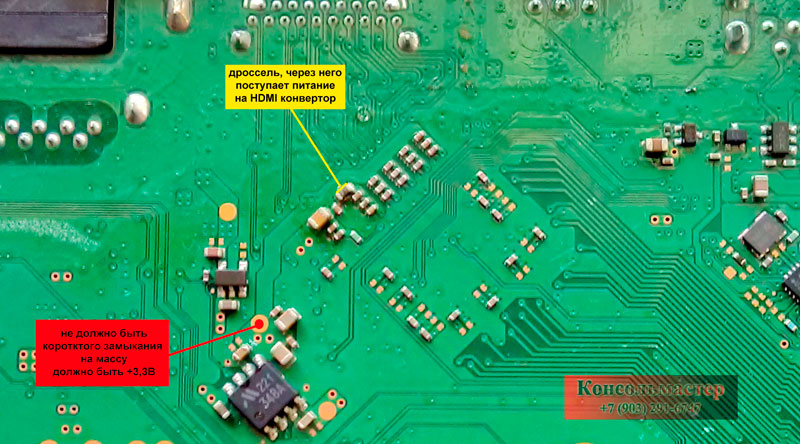

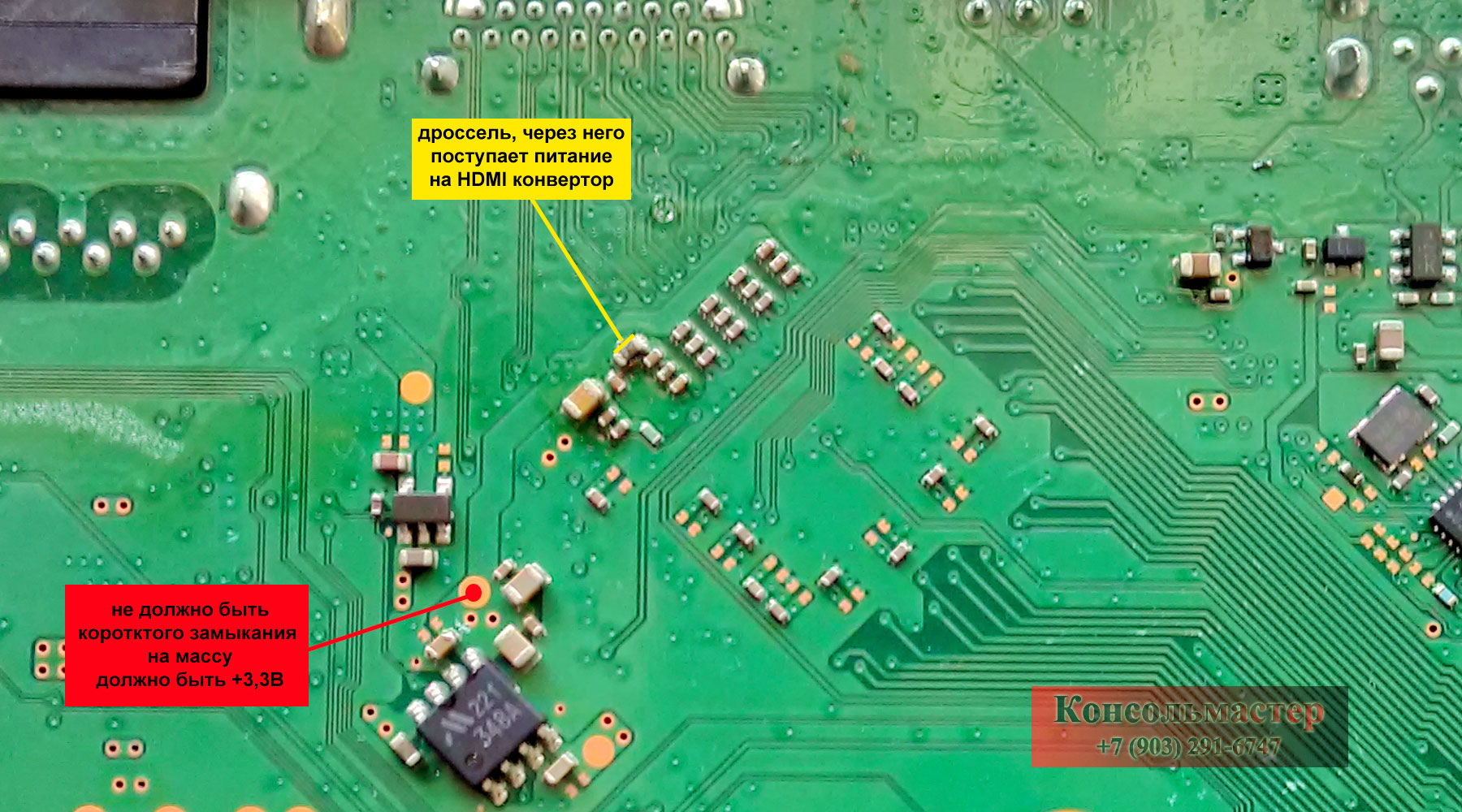

 Плата SONY PlayStation 3 Super Slim (CECH-4xxx) нижняя сторона платы
Плата SONY PlayStation 3 Super Slim (CECH-4xxx) нижняя сторона платыувеличить



   Всё проверено на приставках клиентов (приносили с таким дефектом) и на моих тестовых платах (путём замыкания необходимых электрических цепей) -- вариант диагностики 100% рабочий и после замены HDMI конвертора все клиентские приставки с такими симптомами заработали.

   Данный способ диагностики подходит для SONY PlayStation 3 Slim (CECH-20xx, CECH-25xx, CECH-30xx) и SONY PlayStation 3 Super Slim (CECH-4xxx). Не исключено, что на PS3 Fat дефект проявляется точно также, но на данный момент проверить этого не могу.



   Если у вашей SONY PlayStation 3 пропало изображение, для устранения неисправности вы можете обратится в наш сервисный центр.

   Наш сервис центр специализируется на ремонте SONY PlayStation 3 (FAT, Slim, Super Slim)
   Осуществляем ремонт любой сложности в кратчайшие сроки, с гарантией до 12 месяцев.
   Замена разъёмовлазерных головокреболлзамена чипов и SMD компонентов, восстановление работоспособности приставки после удара, механического повреждение, попадания жидкости или насекомых.
Замена термопасты и чистка системы охлаждения.

 Диагностика бесплатно!!!

    Если у Вас возникли вопросы, вы можете задать их через форму обратной связи, чат или воспользоваться формой комментариев, расположенной внизу статьи, также вы можете позвонить нам и вам ответят на любые ваши вопросы.




Комментарии

Clifford
0 #46 Clifford 02.02.2025 10:31
Wow, that's what I was searching for, what a information! existing here at this blog,
thanks admin of this web site.

Take a look at my webpage: Anonymer ADA-zu-BCH-Austausch ohne
AML und KYC: https://comcash.io/de/exchange/ADA-BCH/create
Сообщить модератору
Пользователь
0 #45 Пользователь 07.10.2024 17:55
Ребят помогите, пс3 Слим вроде 3008B просто не включается и не горит индикатор, попробовал заменить БП, ничего не изменилось
Сообщить модератору
Аноним
0 #44 Аноним 21.03.2023 21:35
Здравствуйте,похожая проблема,включаю ps3 slim cech-3008B через hdmi,разрешение по автомату 576p,пытаюсь сделать 1080p в настройках но выходит только если сбросить настройки через recovery режим,потом уже автоматом 1080p,работает минут 20 без нареканий,а потом начинает мигать экран и вообще становится черным,потом уже изображение после перезагрузки ps3 не появляется,приходится опять сбрасывать настройки через recovery режим и так по-кругу,может ли быть это связанно с этим конвертором?(Проверял на другом телевизоре-такая же проблема,на ps4 всё отлично работает,а на ps3 такая фигня,так что вряд ли проблема в кабеле)Помогите ;(
Сообщить модератору
Marakass
0 #43 Marakass 11.03.2023 22:38
Ребят, подскажите что делать?
Перепрошил hen на версию 4.89 и решил обновить ПО на версию 4.9, приставка включается и через секунду гаснет, решил обновить hen до версии 4.90, и на этопе установке консоль сама выключилась и больше не выводит изображение на экран, даже звуковых эффектов нет и не выходит в безопасный режим.
Кажется моя пс3 овощнулась, что делать?
Сообщить модератору
Виктор
+4 #42 Виктор 10.12.2022 18:14
Спасибо,помогло с зажатием кновки включения.
Сообщить модератору
Samode1kin
0 #41 Samode1kin 21.08.2022 10:29
Ну с новыми водными больше похоже что RSX не при чем. Снимайте SILICON и проверяйте видео без него.
Хотя у меня лежит RSX с DIA-001 - видео нет ни по AV, ни по HDMI, приставка с ним не вырубается, по звукам в безопасный режим заходит..
Сообщить модератору
Пользователь
0 #40 Пользователь 21.08.2022 08:18
Да, перед пайкой bga изображение было на av. После выпайки старого hdmi чипа были восстановлены дорожки платы и впаян новый чип. В ходе запуска консоли нет посторонних индикаций :-| Т.Е., если это был rsx то он бы явно обругался по индикации , так?
Сообщить модератору
Samode1kin
0 #39 Samode1kin 20.08.2022 23:47
Интересно - до замены BGA Silicon image видео было?
Просто если не было и hdmi чип был не пробит по питанию или выходным каналам, то он не при чём....
Даже без микросхемы HDMI видео выхода, после сброса видеонастройки по AV видео должно быть...
Копайте в сторону питания AV видео чипа, при отсутствии питания у него видео нет ни на одном выходе.
А если с питанием все норм, капайте в сторону RSX - или реболл или замена.. :sad:
Сообщить модератору
Пользователь
+1 #38 Пользователь 20.08.2022 22:19
Нет изображения по av и hdmi после замены bga чипа hdmi
Sony PlayStation 3 Fat
Сообщить модератору
Дмитрий
0 #37 Дмитрий 26.06.2022 09:07
Сброс настроек делал, не помогает, чёрный экран. Скажите пожалуйста, если вам отправить на ремонт, замена процессора или hdmi контроллера имеет место быть для данной приставки?
Сообщить модератору
Samode1kin
0 #36 Samode1kin 25.06.2022 22:45
Сначала попробуйте сбросить видеонастройки - все может быть намного проще....
Причин отсутствия видео через hdmi несколько - это может быть механическое повреждение разъёма HDMI, нарушение связи между разъёмом и hdmi конвертером, неисправность самого конвертера или цепей его питания, может быть отвал графического чипа с одного угла.
Если дефект появился после замены термопасты, то точно оторвали процессор когда вытаскивали плату из металлической корыта...
Сообщить модератору
Дмитрий
0 #35 Дмитрий 25.06.2022 20:24
Здравствуйте. Приобрел ps3 slim "CECH3XXX" нет вывода изображения HDMI, по тюльпанам изображения присутствует. На контактах коротыша нет, проверял как указано на фото, 550ком относительно массы присутствует; 3,3 вольта присутствует, естественно все это включил одну материнку и сделал замер вольтажа.
Сообщить модератору
Vlad
0 #34 Vlad 03.06.2022 07:33
Сопротивление 1 ом от дросселя до контактов чипа.
Сообщить модератору
Vlad
0 #33 Vlad 03.06.2022 07:27
День добрый, проверил дросселя, все 8 звонятся и кз на массу нет.
Сообщить модератору
Samode1kin
0 #32 Samode1kin 01.06.2022 13:14
Между Silicon Image и HDMI разъёмом стоят эти дроссели, они сдвоенные.
Выглядят как маленькие чёрные квадратики с четыремя контактами.
На всех восьми выхода не должно быть КЗ относительно массы, а сами дросели не должны быть в обрыве.
Сообщить модератору
Vlad
0 #31 Vlad 01.06.2022 07:31
Заметил что чип HDMI криво припаян, одна сторона близ лежащая к разъёму HDMI приподнята. Дросселя все звонятся с 23 ом.
Но я не пойму какие именно 8 дросселей мне прозванивать . HDMI чип silicon image.
Сообщить модератору
Vlad
0 #30 Vlad 31.05.2022 08:01
Спасибо, попробую
Сообщить модератору
Samode1kin
0 #29 Samode1kin 31.05.2022 00:39
На всякий случай сначала попробуйте сбросить видео настройки....
Если все восемь дросселей целы и прозваниваются от разъёма до выводов конвертера HDMI, при этом на этих точках нет КЗ на массу и нет обрыва (сопротивление всё равно должно быть в районе 500-600 Ом), то с большой вероятностью проблема именно с разъёмом....
У меня были подобные случаи на XBOX360, PS3 и PS4 - когда визуально всё целое но видеосигнал отсутствует, замена микросхем отвечающих за вывод видео положительного результата не давало.
При последующем детальном изучении разъёма были обнаружены банальные переломы контактных выводов HDMI разъёма, именно в части припайки на плату....
Но это были единичные случаи, всего 3 или 4 за всё время.
Сообщить модератору
Vlad
0 #28 Vlad 30.05.2022 19:49
Sony PlayStation 3 Fat. Нет изображения и звука через HDMI разъём (тв и кабель рабочие). Подключил через av, работает. Начал прозванивать HDMI разъём 20 pin через другой разъём 19 pin (оба в три ряда).
3-4 пина не звонятся . Грешу конечно на разъём, но физически он целый.
Сообщить модератору
Samode1kin
0 #27 Samode1kin 17.02.2022 10:15
Именно сервис мануал ещё не нашёл, в сети попадаются кусочки схемы. Полную на КТЕ ещё не видел...
Сообщить модератору
Laguna
0 #26 Laguna 17.02.2022 08:35
Добрый день, у вас есть сервис мануал на плату кте-001 или может, где скачать можно?
Сообщить модератору
Samode1kin
0 #25 Samode1kin 25.12.2021 18:53
Да вроде ничего сложного - наличие напряжения проверяю при подключеном блоке питания и включённой консоли, а сопротивления при отключеном блоке питания...
Сообщить модератору
Сергий
0 #24 Сергий 25.12.2021 13:29
Доброго времени суток уважаемый!вопрос такой вы мультиметром с подключеным бп прозванивали?
Сообщить модератору
Samode1kin
0 #23 Samode1kin 14.08.2021 23:03
Джойстик по проводу подключаете?
Если да, то может проблема в статическом заряде....
Сообщить модератору
Ал
0 #22 Ал 14.08.2021 20:40
У меня такая проблема...подключила рс3 к новому тв Сони. На моменте когда включаешь джойстик, сразу пропадает изображение . В чем может быть проблема?
Сообщить модератору
Дмитрий
+1 #21 Дмитрий 11.08.2021 03:35
Это пиз"ц ребят. Не входит в безопасный режим.Раз в 3 часа усердных нажатий кнопки вкл и тыканием. активируется, после опять на 4 часа. Ну вот как жто?
Сообщить модератору
Samode1kin
0 #20 Samode1kin 23.07.2021 14:59
Попробуйте запустить без жесткого диска.
Еще попробуйте зайти в безопасный режим - нажимаете кнопку включения и держите пока консоль не выключится, будет один звуковой сигнал в момент нажатия, через несколько секунд второй, а еще через несколько секунд выключится.
Потом нажимает кнопку включения и ждете пока не прозвучат два звуковых сигнала с меленьким интервалом - при нажатии прозвучит оди пип, через несколько сек еще один, а потом два подряд, кнопку включения отпустите.
Изображение может появиться.
Еще проверьте, есть ли изображение через тюльпаны.
Сообщить модератору
Вадим
0 #19 Вадим 23.07.2021 13:50
Продолжает работать но изображения нету, до этого работала, пока не установил официальную прошивку 4.88
Сообщить модератору
Samode1kin
+1 #18 Samode1kin 23.07.2021 12:21
Немного не понятно...
После второго звукового сигнала консоль выключается или продолжает работать, но картинка не появляется?
Сообщить модератору
Вадим
0 #17 Вадим 23.07.2021 01:54
После обновления нету сигнала, нажатие кнопки до второго сигнала не помогло, консольное выключается нажатием кнопки. Надо зажимать и держать
Сообщить модератору
Samode1kin
0 #16 Samode1kin 08.06.2021 16:08
Проверьте еще стабилизаторы на пробой около панасоника. Если все живы, то технически проще панасоник поменять для диагностики, а потом уже глубже копать...
Сообщить модератору
Тимур
-1 #15 Тимур 08.06.2021 15:44
Подсоединил отдельно блок питания. 3 вольта на указанной вами точке на фотографии, присутствуют. Попробовать заказать микросхему? Или дело в rsx?
Сообщить модератору
Тимур
+2 #14 Тимур 08.06.2021 07:33
Сбрасывал. Разъем цел. А как может быть виноват видеочип, если изображение через AV присутствует?
Сообщить модератору
Samode1kin
0 #13 Samode1kin 08.06.2021 02:04
Видеонастройки сбрасывали?
Если не помогает, то проблема с панасоником или его питанием, может быть механически повреждён HDMI разъём. Так же бывают проблемы с графическим чипом -- отвал или выход из строя.
Сообщить модератору
Тимур
0 #12 Тимур 08.06.2021 00:03
Здравствуйте. Приставка Super slim. ПО HDMI нет изображения. Через AV -есть. По вашим фотографиям, замыкания нет, на землю фильтра не звонятся, сами фильтра целые. Может быть дело в микросхеме панасоник в этом случае? Или при ее неисправности замыкание должно быть? Как еще можно проверить?
Сообщить модератору
Samode1kin
0 #11 Samode1kin 11.05.2021 10:51
С большой вероятностью повредилось встроенное ПО. Чаще всего восстановить получается, но для этого нужен программатор для чтения NAND или NOR чипов памяти.
А ещё бывает просто совпадение-невезение -- когда проблема возникает на самой плате (отвал или выход из строя CPU, GPU, пропало питающее напряжение) и с самим процессом обновления это могло быть не связано, просто так совпало....
Сообщить модератору
Сергей
0 #10 Сергей 11.05.2021 07:31
Добрый день, досталась от знакомого ps3 фатка, с его слов у него стояла какая-то там прошивка, я если что в прошивках вообще ничего не понимаю, ну так вот, ему захотелось обновить ее до какой-то там новой версии, но в процессе обновления что-то пошло не так, консоль выдала системную ошибку и после этого больше не включается. В рекавери меню тоже не заходит. Что это может быть и можно ли это как-то исправить.
Сообщить модератору
Samode1kin
0 #9 Samode1kin 16.01.2021 19:29
Немного не понятно,....
При нажатии на кнопку включения, включается через минуту.
Это как?
В безопасный режим выходит консоль?
Отсутствие видео на AV и HDMI может быть из за отвала графического чипа или выхода его из строя.
Сообщить модератору
Эльчин Гасанов
0 #8 Эльчин Гасанов 16.01.2021 18:18
Здравствуйте у меня такая проблема ps3 slim нажимаем на кнопку клучение клучаеться через 1 минут и изаброжение нету заменили микросихему MN8647091 но серавно не на ави не на HDMI изаброжение нету. Спасибо заранее если что пишити на почту или на whotspp +994556246363
Сообщить модератору
Samode1kin
0 #7 Samode1kin 24.11.2020 19:07
На разных платах есть некоторые отличия, например на fat консолях 5в на 18 ногу идут со стабилизатора 7805, который через ключ запитывается от 12в с блока питания
Сообщить модератору
Сергей
0 #6 Сергей 24.11.2020 08:54
Здравствуйте, нету 5v на 18 ноге, на hdmi. Подскажите есть ли какой то регулятор напряжения, откуда идет напруга, на 18 ногу.
Сообщить модератору
Alexey
0 #5 Alexey 12.10.2020 14:41
Кабеля с тюльпанами нет, в нашем городе такой кабель 500р стоит, решил подпаяться к выводам композитного разъёма, отвечающим за звук - звука никакого нет, совсем, геймпад тоже не подключается, при включенной консоли заряжается от юсб и больше ничего :)

Жёсткий диск не крутится, никаких звуков не издаёт, вентилятор работает, со снятыми радиаторами вентилятор при включении повышает обороты и чуть позже срабатывает защита от перегрева, греется и ЦП, и ГПУ.
Делал прогрев платы с плавным повышением температуры до 250 градусов (по показаниям термопары), залил под ГПУ флюс, ничего не поменялось, те же самые симптомы, консоль до меня не разбиралась, но взял я её как заведомо неисправную за символическую цену.
Сообщить модератору
Samode1kin
0 #4 Samode1kin 11.10.2020 23:18
Попробуйте через тюльпаны подключить, не забудьте сбросить видеонастройки. Через тюльпаны видео есть?
Сообщить модератору
Alexey
0 #3 Alexey 11.10.2020 22:39
;-) на суперслиме питание 3.3В есть, КЗ нет, но картинки нет

горит постоянно зелёным, если зажать кнопку - может 2 раза пикнуть, но в сервисный режим не входит, вообще ничего не рисует
Сообщить модератору
Júlio César
0 #2 Júlio César 30.05.2020 23:59
И я хочу поблагодарить вас за вашу статью, я из Бразилии, и здесь очень трудно найти информацию для ремонта PS3 Super Slim. PS3 MN8647091 CI был замкнут.
Сообщить модератору
Júlio César
+2 #1 Júlio César 30.05.2020 23:57
Не могли бы вы сообщить мне, если, когда микросхема MN8647091 закорочена, а затем удалена с платы, выход AV перестает работать? то есть когда нет HDMI CI на месте, для меня AV выход должен нормально работать нормально?
Сообщить модератору

Добавить комментарий


Последнии комментарии

  • SONY PlayStation 3 нет изображения

    Clifford 02.02.2025 10:31
    Wow, that's what I was searching for, what a information! existing here at this blog, thanks admin ...

    Подробнее...


  • SONY PlayStation 3 нет изображения

    Пользователь 07.10.2024 17:55
    Ребят помогите, пс3 Слим вроде 3008B просто не включается и не горит индикатор, попробовал заменить БП ...

    Подробнее...


  • Три красных огня XBOX360, коды ошибок

    Вячеслав 10.12.2023 12:49
    1033 это нехватка питания проца. Обычно встречается при установке rgh 3.0. Тупо резистор ставишь с ...

    Подробнее...


  • XBOX One S нет изображения, чёрный экран

    Николай 17.09.2023 10:12
    Также делал. Но пришлось ещё стекляшку снимать и там ещё перемычки ставить. Неплохо бы отобразить ...

    Подробнее...


  • Ремонт блока питания SONY Playstation 4 (Slim, Pro)

    Евгений 04.09.2023 17:36
    Так и есть, спустя какое-то время консоль включается (через 1-2 дня). Что за системный сбой может ...

    Подробнее...


  • Ремонт блока питания SONY Playstation 4 (Slim, Pro)

    Samode1kin 15.08.2023 20:04
    Проблема или в блоке питания или системный глюк. Обесточены приставку полностью, отключите её полностью ...

    Подробнее...


  • Ремонт блока питания SONY Playstation 4 (Slim, Pro)

    Евгений 15.08.2023 13:16
    Добрый день. У меня ps4 slim находилась в спящем режиме, прийдя с работы заметил то, что консоль ...

    Подробнее...
