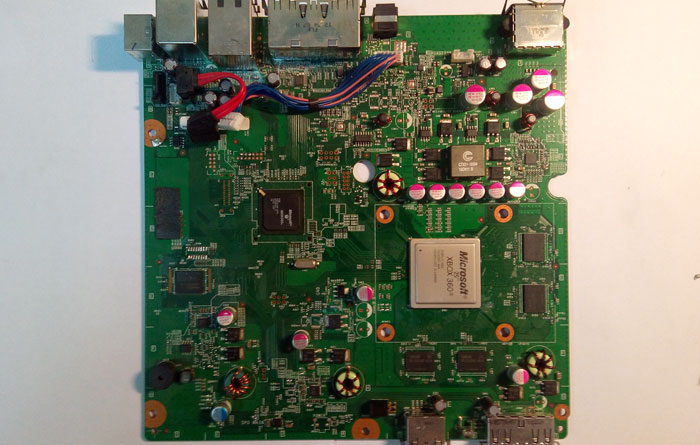

материнская плата версии CORONA XBOX 360E (S)

   Бывает большой неожиданностью, когда Вы решили поиграть в свою любимую консоль, нажимаете на кнопку включения, а тут, на тебе, приплыли....
Консоль включается, начинает работать кулер на максимальных оборотах, загорается красный огонь и консоль выключается. Вот так выглядит описание ошибки 0013 на XBOX 360S (E) с материнской платой CORONA. Ошибка возникает на ровном месте, без всяких причин, к счастью не очень часто. Чаще всего данный дефект возникает, как мне кажется, из-за заводского дефекта. Но бывают и более серьёзные причины возникновения ошибки 0013 на XBOX360S (E) с материнской платой CORONA, когда без серьёзного ремонта материнской платы консоли не обойтись.
   Если посмотреть расшифровку данной ошибки, то ошибка 0013 интерпретируется как перегрев RAM (оперативной памяти). Перегрев оперативной памяти возникает из-за нарушения параметров напряжения питания чипов оперативной памяти. Ревизий материнских плат XBOX360 было немало, но применительно к материнской плате XBOX360S (E) версии CORONA данная ошибка обычно возникает из-за заводского брака, но этого сугубо моё личное мнение, я могу и ошибаться. Бывают и более серьёзные случаи, но их я рассматривать не буду так как это большая редкость и чаще всего в домашних условиях, "на коленках", их устранить невозможно.

   В этой статье рассмотрим вариант, когда причина возникновения ошибки 0013 самая пустяковая -- заводской брак, который связан с качеством пайки или в процессе сборки попадаются некачественные электронные компоненты...
   Для того чтобы попытаться самостоятельно устранить ошибку 0013 на XBOX360S (E) с материнской платой CORONA понадобится минимум инструментов:

- паяльник
- отвёртка-TORX чтобы разобрать XBOX
- мультиметр (тестер)

   В очередной раз хочу предупредить!!!
   Если не уверены в своих силах, отсутствуют навыки пайки или не умеете пользоваться мультиметром, то лучше отнесите свою консоль тем кто в этом разбирается. Сможете сэкономить время, а в некоторых случаях даже сэкономить деньги, так как после самостоятельного ремонта всё может стать ещё хуже.
   Как разобрать консоль видео выкладывать не буду, не вижу смысла. Посмотрите в интернете, там есть огромное количество видео с инструкцией по разбору XBOX360S (E).

   Для ремонта Вам необходимо частично разобрать консоль -- снять пластиковый корпус и вытащить дисковод. В принципе этого достаточно чтобы добраться до участка платы, который нам необходим. Можете разобрать консоль совсем -- так немного удобней будет, а заодно сможете и термопасту поменять на своей консоли.

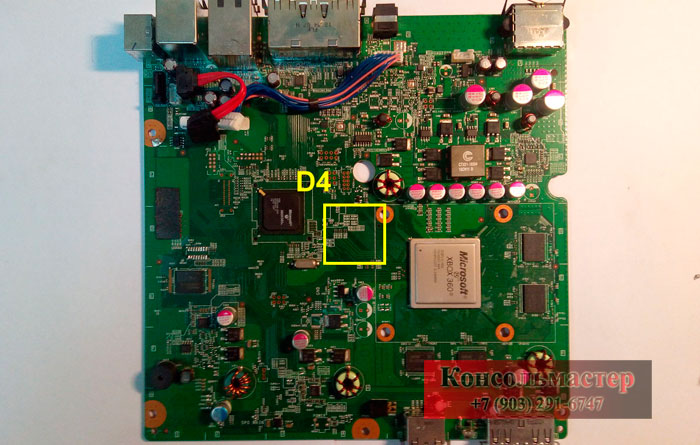

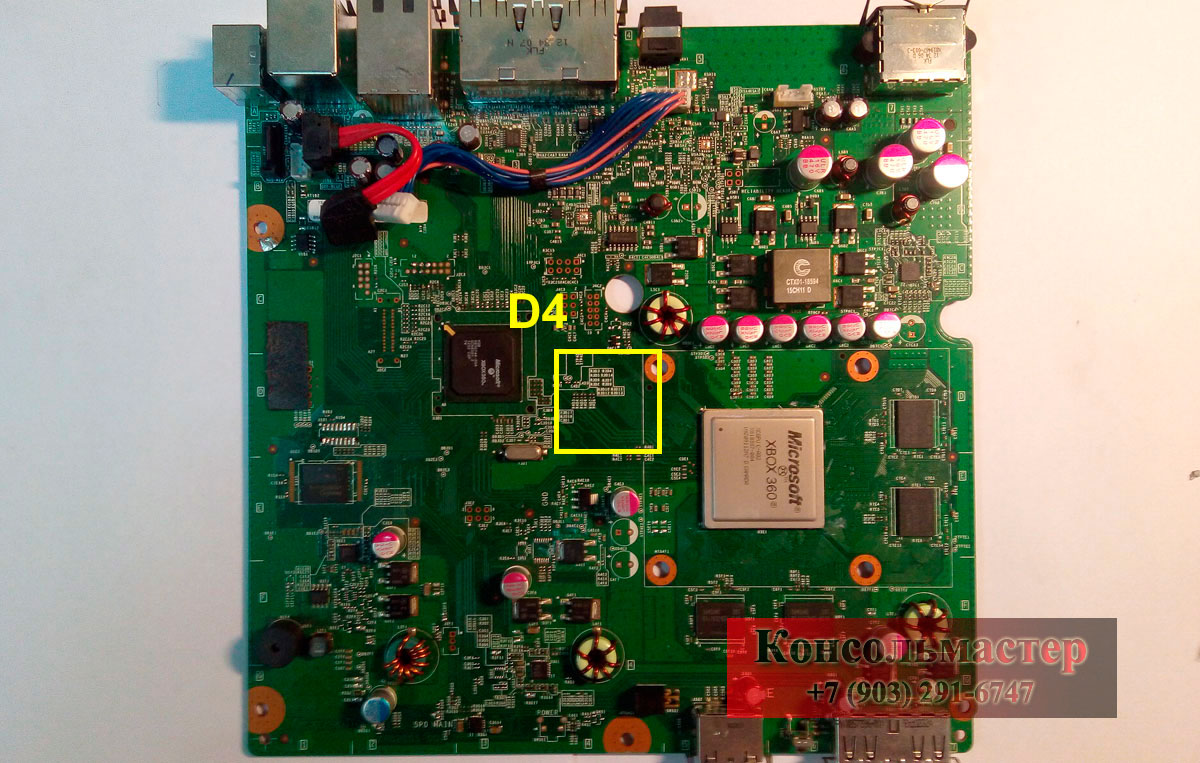

Вам надо обратить внимание вот на этот на участок материнской платы, обычно проблема кроется в квадрате D4.

 материнская плата XBOX360S (E) версии CORONAувеличить

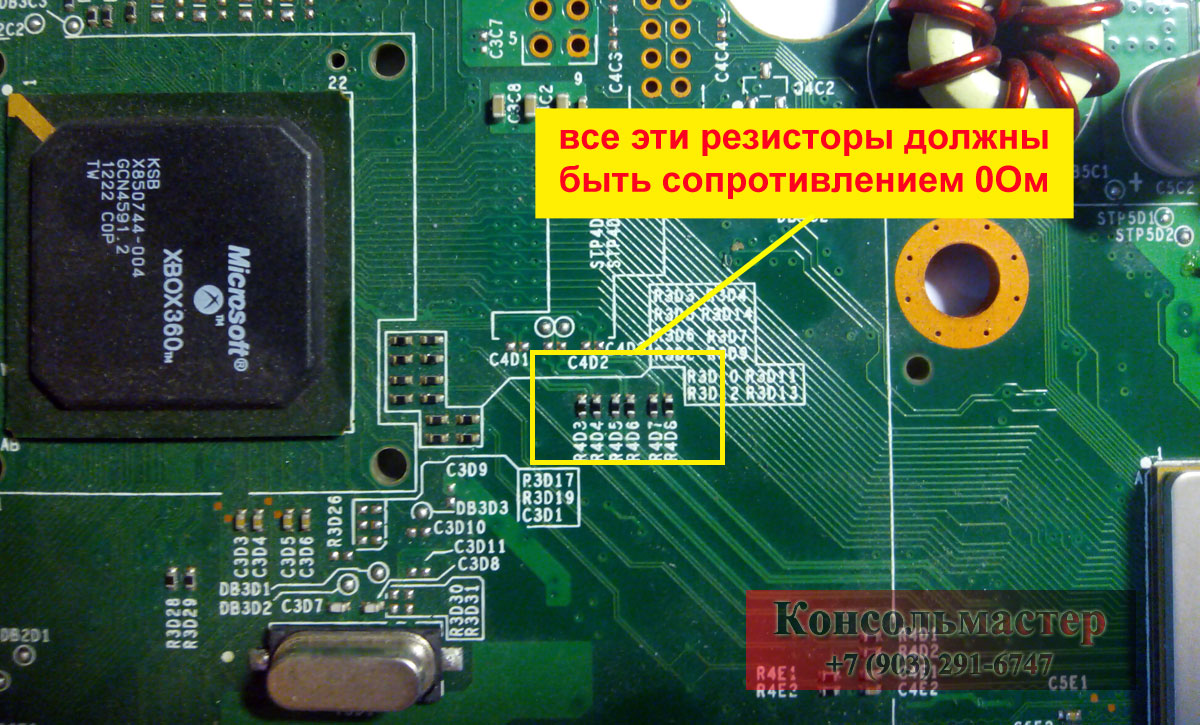

Дефект заключается вот в этих резисторах -- R4D3-R4D8.   Это "нулевики" -- резисторы без сопротивления (0Ом) или просто SMD-перемычки.

материнская плата XBOX360S (E) версии CORONA ошибка 0013увеличить

   Возьмите тестер и измеряйте сопротивление этих резисторов, при ошибке 0013 на материнской плате CORONA Вы наверняка найдёте как минимум один резистор с сопротивлением больше 50Ом -- это и есть причина возникновения ошибки 0013. Если на вашей плате сопротивления указанных резисторов в норме, то дальше можете не читать -- это не ваш случай и вашей консоли требуется квалифицированный ремонт.

   Для устранения неисправности достаточно просто пропаять неисправный резистор, но лучше пропаять все которые стоят в этом ряду -- R4D3-R4D8. После того как пропаяли резисторы, возьмите мультиметр и замеряйте сопротивление этих резисторов ещё раз, если сопротивление этих резисторов равно 0Ом -- значит все в порядке дефект устранён и можете попробовать запустить приставку, наверняка она заработает в штатном режиме. Если после пропайки резисторов их сопротивление не пришло в норму, то замените неисправные резисторы на перемычки которые можно сделать из припоя или из одной жилки многожильного провода. В результате всё должно заработать.

Осталось собрать консоль и продолжить играть, как будто ничего и не было.

 Вот так достаточно просто и быстро можно в некоторых случаях устранить ошибку 0013 на XBOX360S (E) с материнской платой CORONA.



   Надеюсь эта статья оказалась интересной для вас, а кому то даже полезной.
