   Одна из достаточно распространёных неисправностей XBOX One S и XBOX One X является отсутствие избражения на экране телевизора или монитора. Причин данной неисправности может быть несколько, среди них неисправность HDMI разъёма (чащё всего это видно визуально), неисправность жёсткого диска (для проверки можно попробовать включить консоль в режиме автономного обновления) или неисправность материнской платы, на которой иногда выходят из строя защитные цепи HDMI выхода, буферная микросхема HDMI или южный мост.
   Хочу рассказать об альтернативном варианте устранения неисправности при выходе из строя микросхемы буфера HDMI. Для примера была взята приставка XBOX One S.

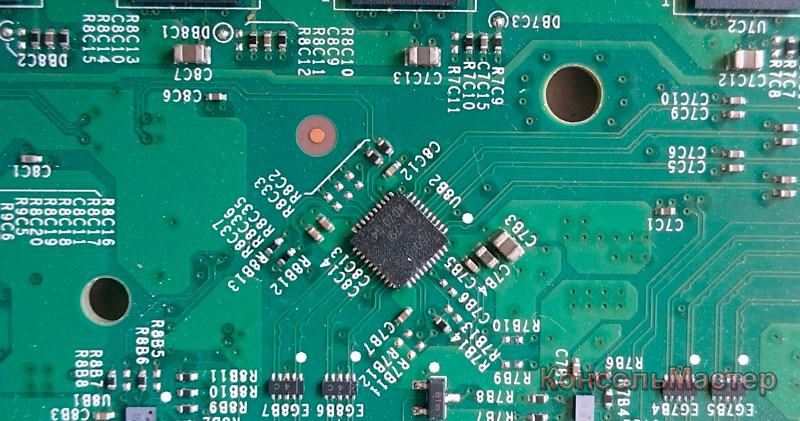

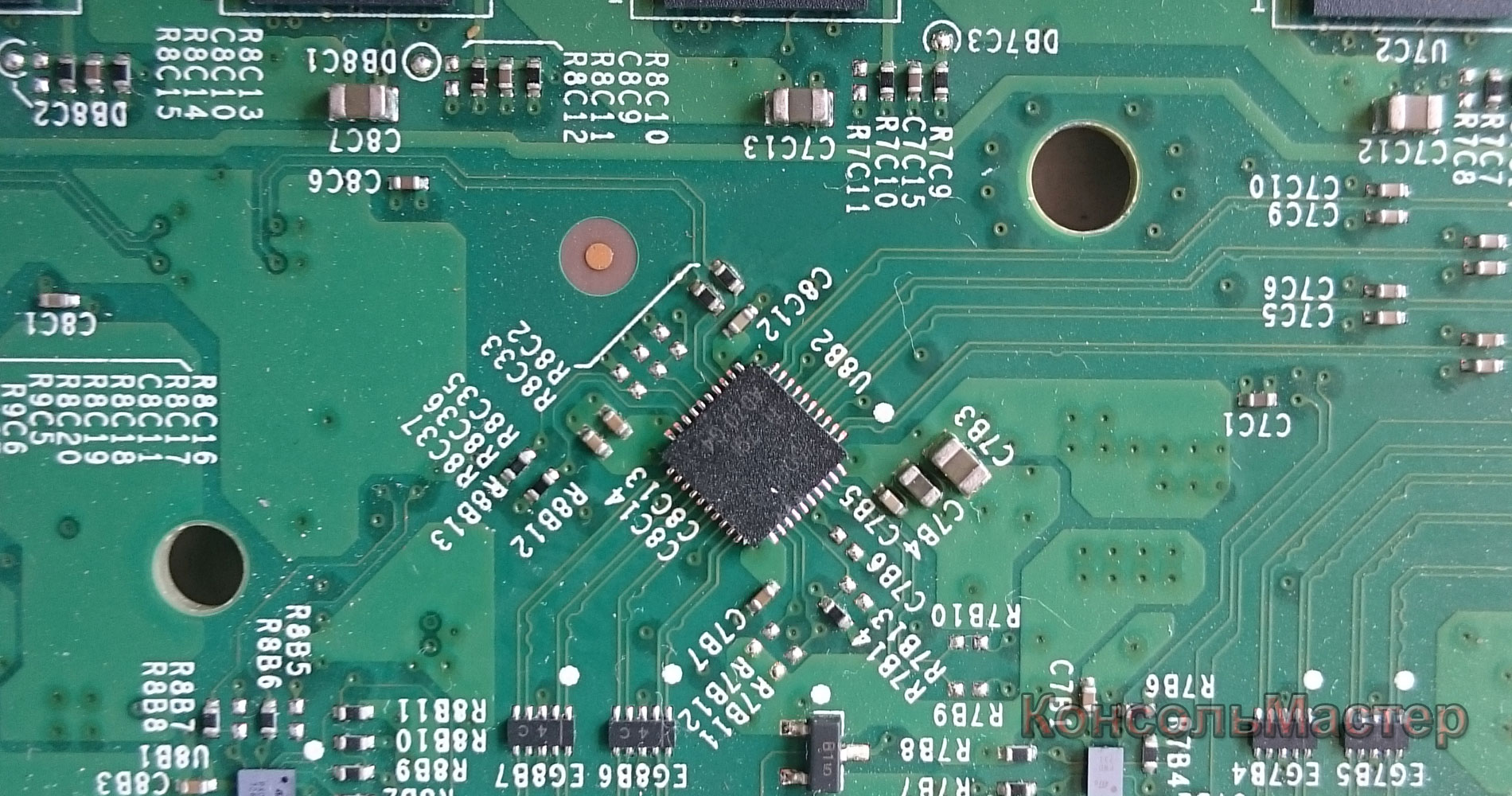

   На материнской плате она находится под блоком питания, между оперативной памятью и HDMI разъёмами и выглядит как квадратик с выводами по периметру.

увеличить

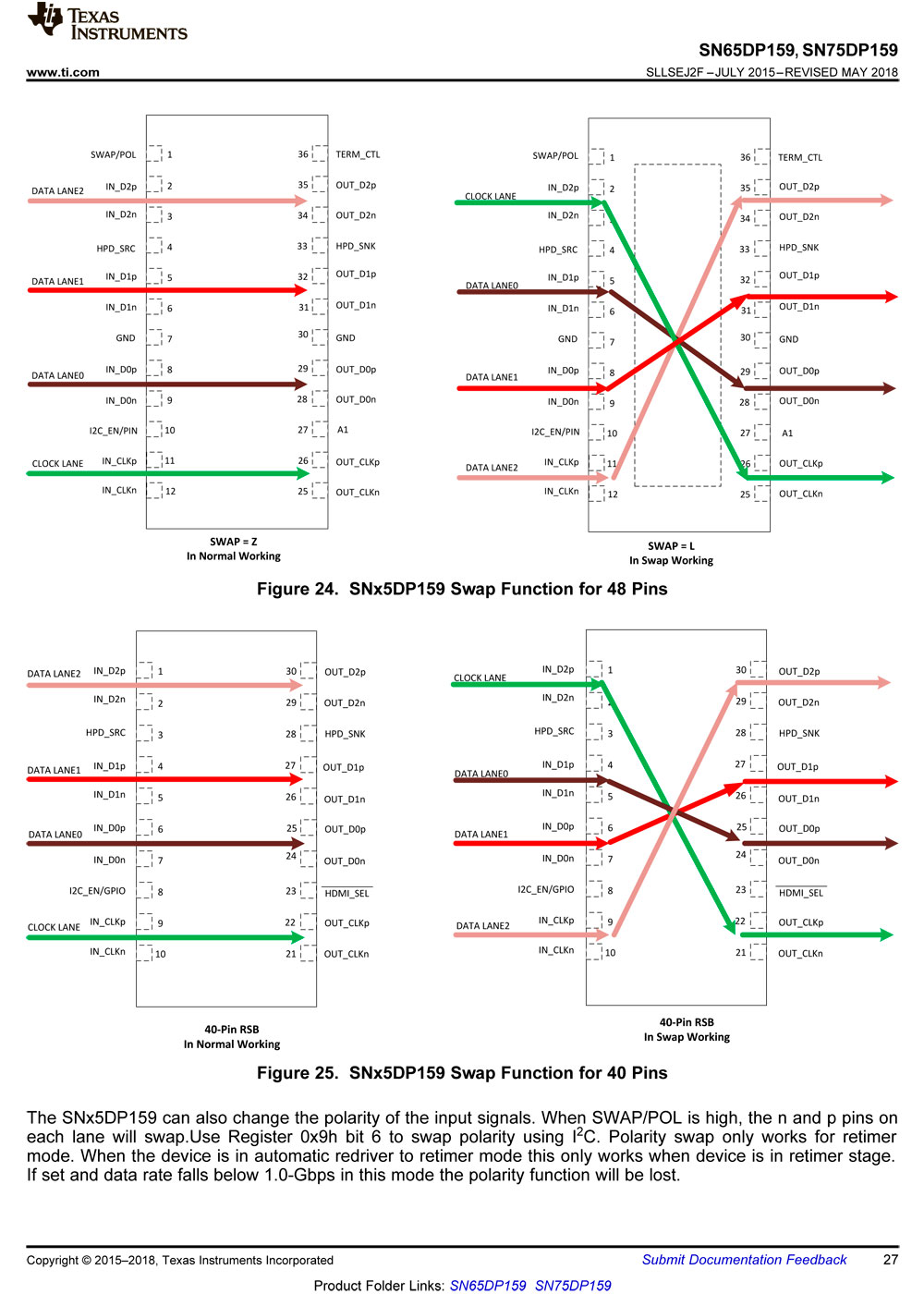

   Эта микросхема отвечает за передачу сигнала между центральным процессором и HDMI разъёмом. Маркировка данной микросхемы, то что видно на чипе 75DP159 (полная маркировка SN75DP159). Данная микросхема не является дифицитной, легко находится в любом поисковике и стоит недорого. Чисто из интереса, решил погуглить для чего нужна эта микросхема, нашёл даташит и изучил его. Параллельно возник вопрос -- почему этой микросхемы не было в первых ревизиях XBOX One?, там видеосигнал выходил напрямую из центрального процессора в HDMI разъём и для защиты стояли только две микросборки стабилитронов, которые присутствуют и на XBOX One S и на XBOX One X.

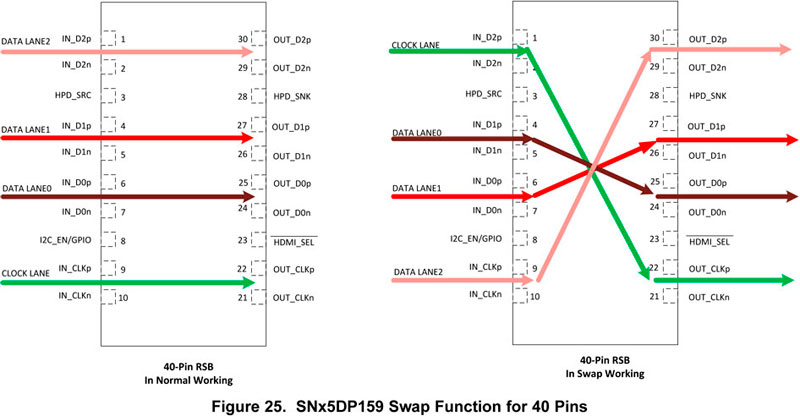

   Изучив документацию на SN75DP159 понял, что в варианте схемы XBOX One S микросхема просто пробрасывает через себя сигнал из центрального процессора к HDMI выходу и в теории, кроме как выравнивания уровня сигнала, она ничего не делает.



увеличить

    А раз она ничего не делает, то зачем она там нужна???? ))))
    Вот и решил попробовать удалить данную микросхему с платы и посмотреть, что из этого выйдет....

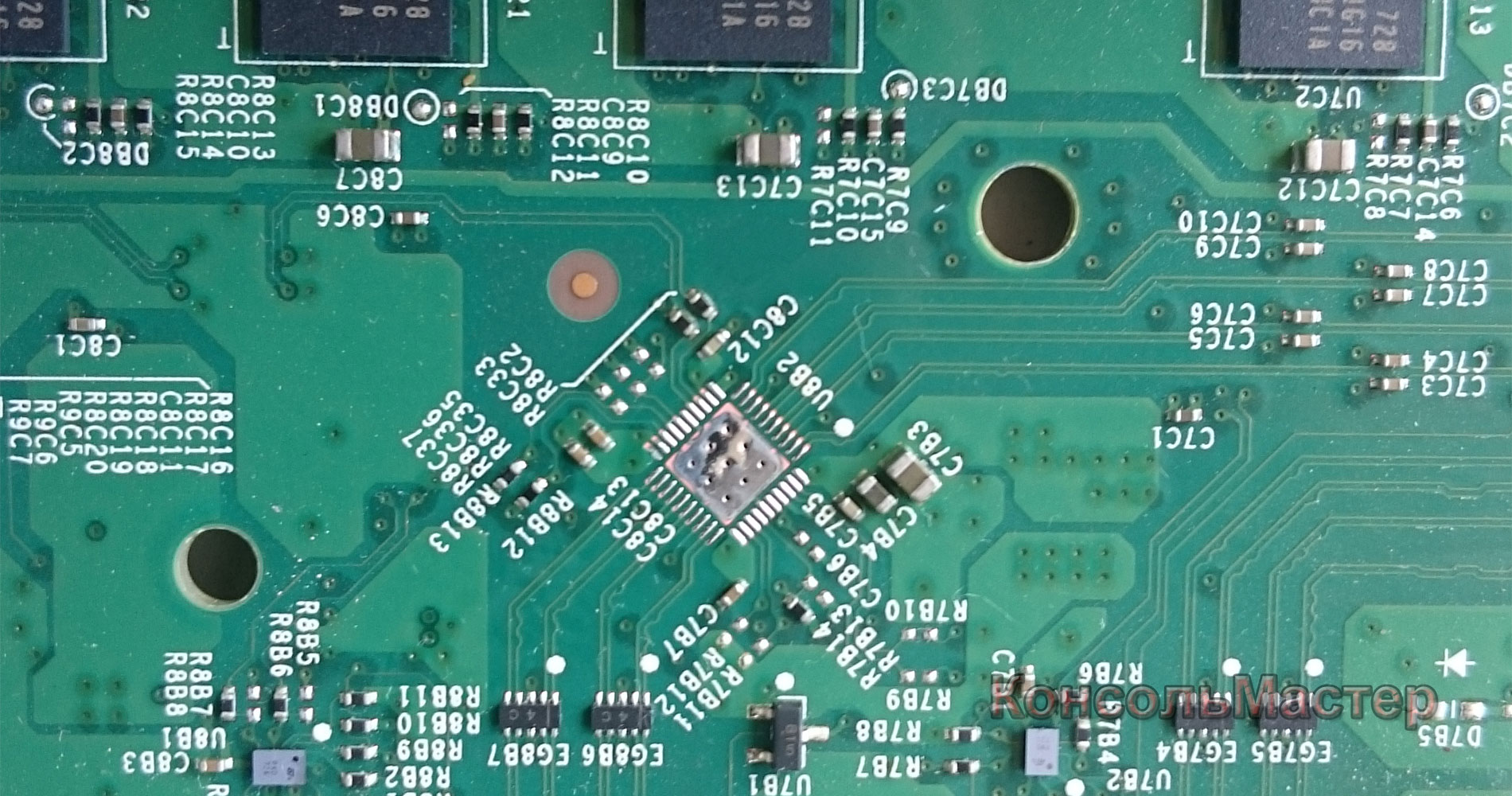

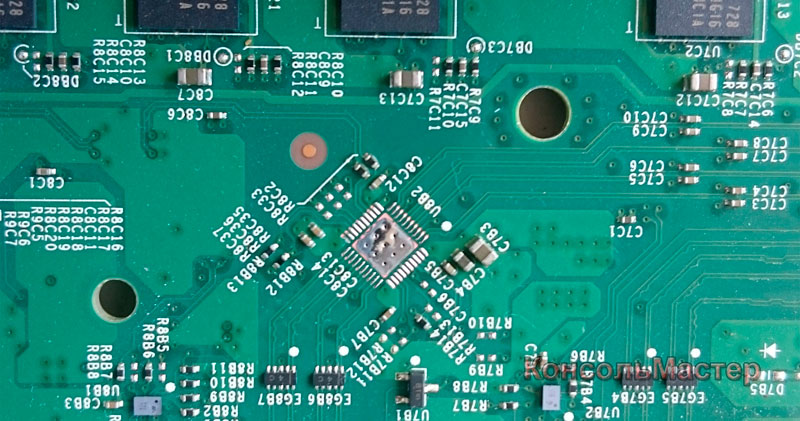

    С помощью фена снял микросхему с платы.

увеличить

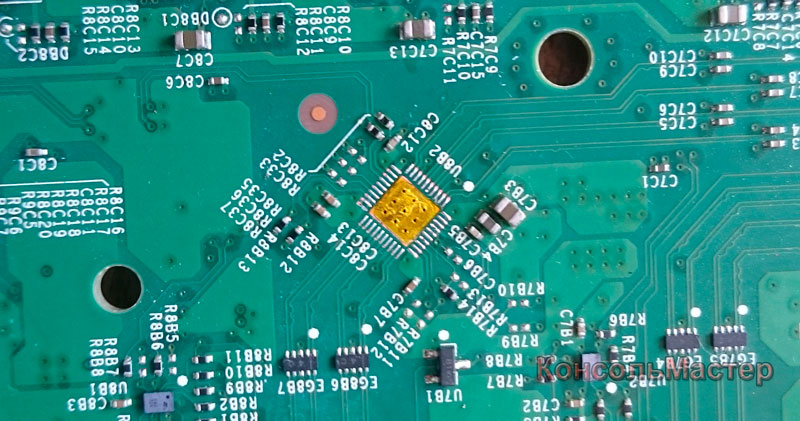

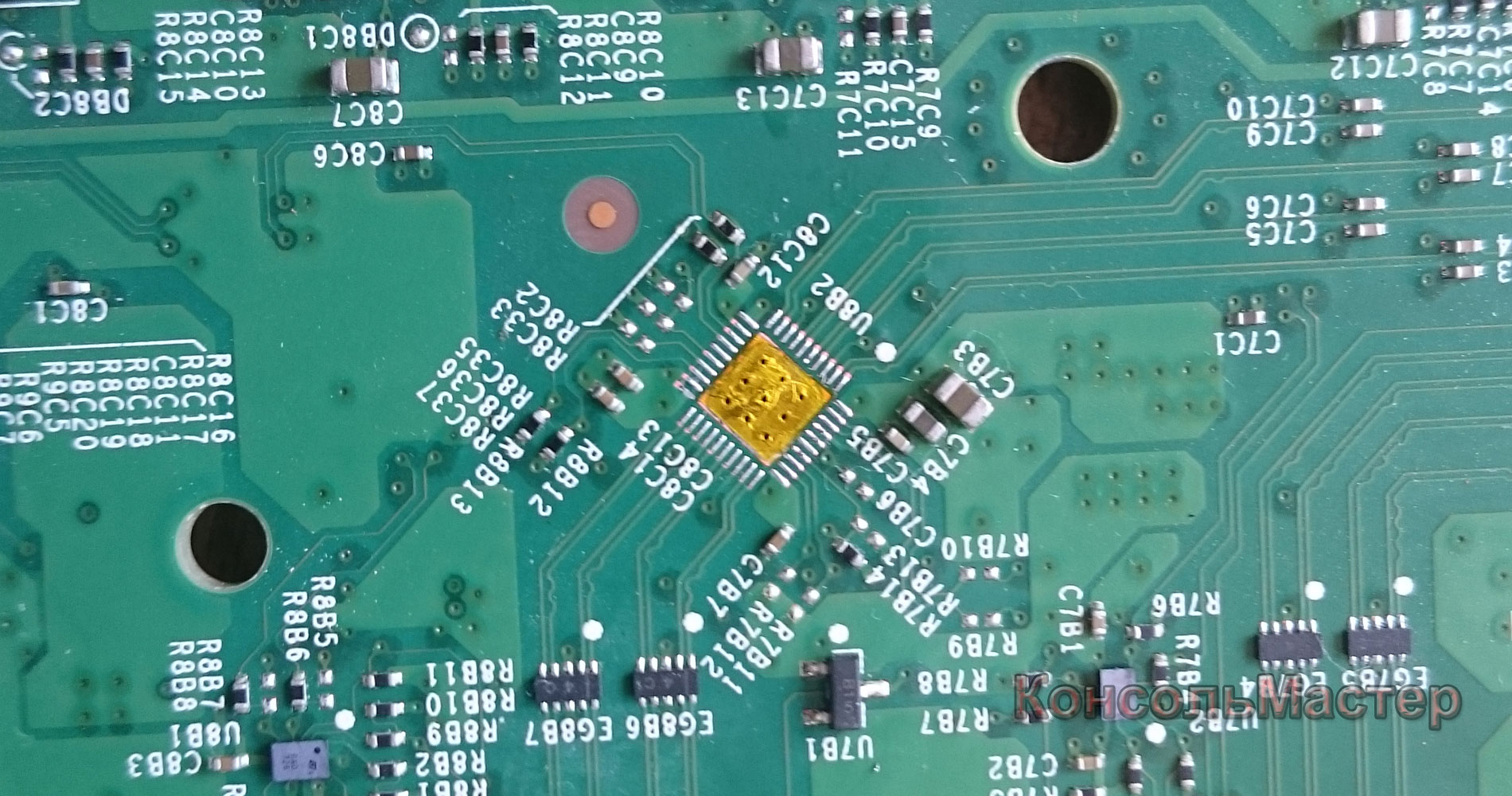

   Заклеил центральный массовый полигон термоскотчем, чтобы ничего не замкнуло в процессе эксперемента.

увеличить

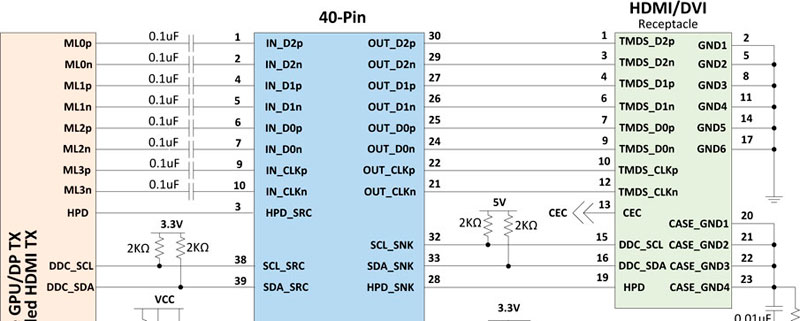

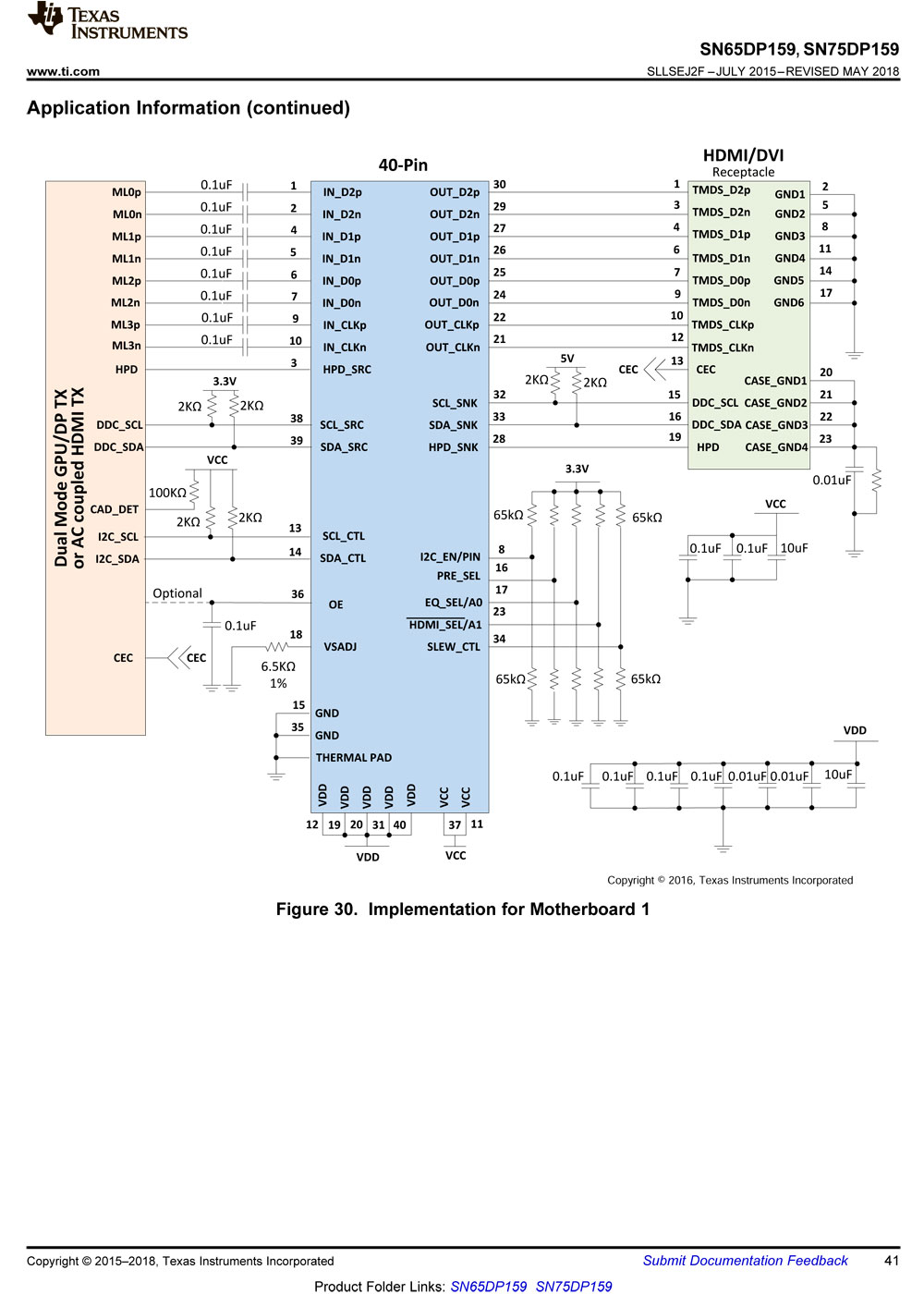

   Далее руководствуясь типовой схемой подключения, приведённой в даташите

увеличить

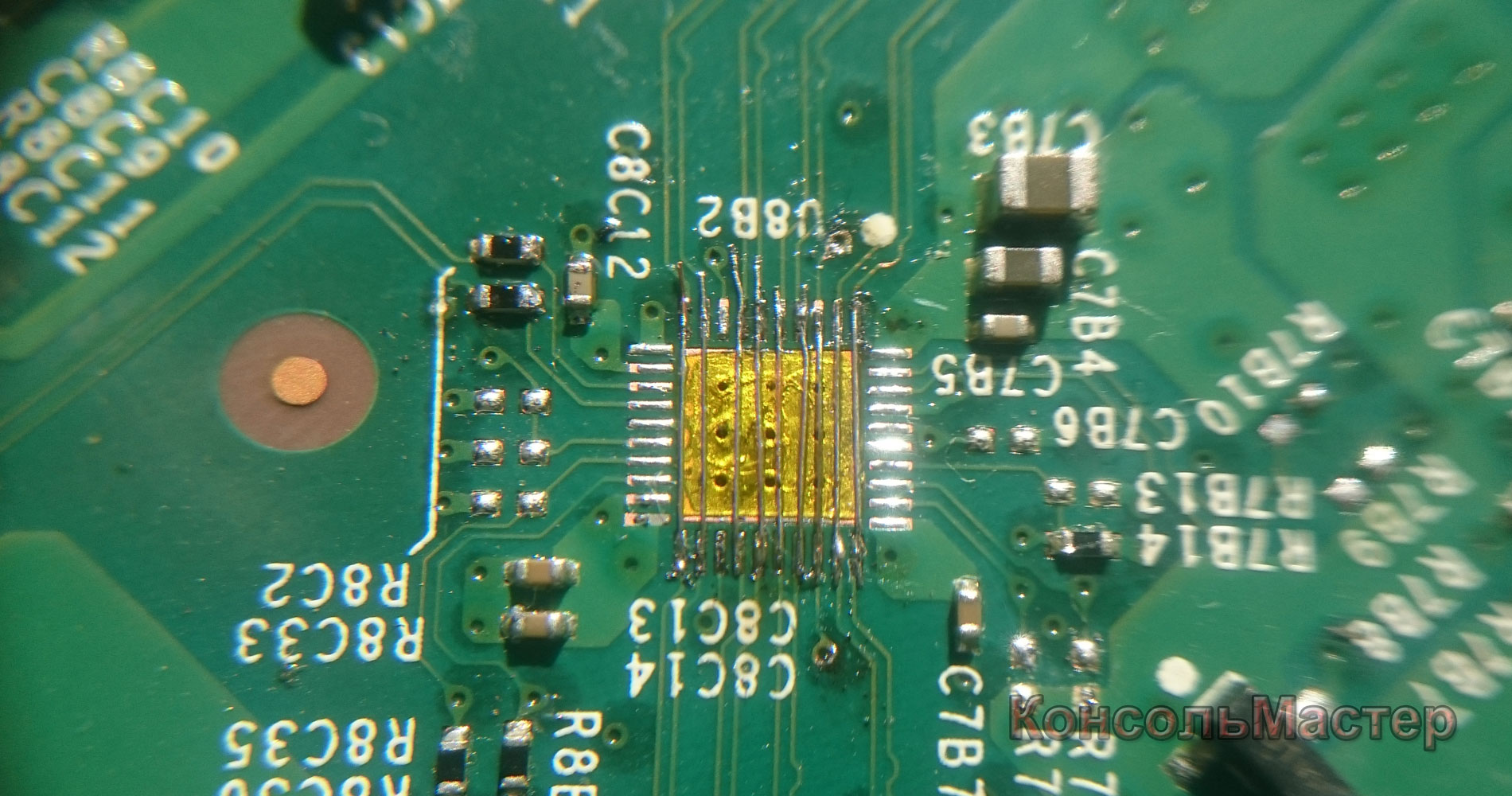

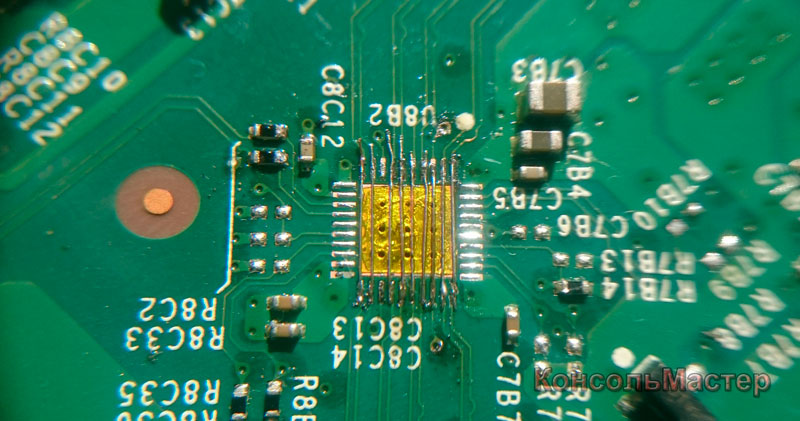

   Соединил входные и выходные контакты микросхемы на плате между собой. Благо они очень удачно расположены и накаких трудностей в соединении не возникло.

увеличить

   Немного собрав XBOX, подключил его к телевизору и включил. Как я и подозревал -- изображение на экране появилось.





   На XBOX One X применяется аналогичная микросхема HDMI выхода, это 75DP158. По функционалу, принципу работы она идентична 75DP159 и её так же можно легко заменить на перемычки, а при минимальных изменениях в обвязке микросхемы можно заменить одну на другую.

   Надеюсь данная статья кому то поможет.

 P.S. Хотя толку от этой микросхемы особо нет, я бы всё равно не советовал заменять её на перемычки, потому что затея сомнительная -- времени и денег на этом особо не съэкономишь. Хотя если надо очень быстро починить, а запчастей нет, то почему бы и нет. ))
