Калибровка джойстика SONY PlayStation 4

   Не для кого не секрет, что самая уязвимая деталь в игровых контроллерах SONY PlayStation 4 являются 3D джойстики. Они отвечают за перемещение персонажа и изменения ракурса камеры. По мере выхода из строя механизма 3D джойстиков дефект начинает проявлятся в том, что герой или камера начинают перемещаться даже когда механическое воздействие на ручки 3D джойстиков отсутствует. Дефект достаточно легко устраняется путём замены изношенных деталей в 3D джойстике или замены всего механизма в сборе. Процедура достаточно не сложная, не занимает много времени и стоимость запчастей при самостоятельном ремонте небольшая. Но очень часто после замены 3D механизма джойстика, нарушается центровка и персонаж или камера всё равно продолжают самопроизвольно двигаться в каком либо направлении. Чтобы устранить данный дефект требуется калибровка джойстика SONY PS4. В этой статье я расскажу как сделать эту не очень сложную процедуру.

   Сначала немного теории.
   3D джойстик состоит из механической части за счёт чего можно выбирать направление движения игрового персонажа или ракурса камеры и электрической части, которая преобразует механическое воздействие на 3D джойстик в электрический сигнал, который в последствии обрабатывается микросхемой контроллера и она отправляет необходимые команды игровой консоли SONY PlayStation 4, вследствии чего игровой персонаж или камера перемещается.
   В устройство механической части я не буду углубляться, там всё достаточно примитивно. Устройство электрической части 3D джойстика тоже очень просто -- на горизонтальной и вертикальной оси стоят переменные резисторы. Один крайний вывод присоединен к "массе" (минус), на другой крайний вывод приходит некоторое опорное напряжение, а на среднем контакте формуется напряжение смещения. В нейтральном положении, когда отсутствует механическое воздействие на 3D джойстик и идеальном резисторе на среднем выводе получается около половины опорного напряжения. Чаще всего проблема кроется именно в них. В идеале этот резистор должен иметь абсолютно симметричное сопротивление относительно центра, но зачастую у этих резисторов наблюдаются различия. И после замены этих резисторов иногда джойстик продолжает "косить" в какую либо сторону. Так как изначально джойстики PlayStation 4 калибруют на заводе при их производстве, не всегда получается что резистор который вы поменяли имеет такие же характеристики как тот с которым он был откалиброван. В общем то отсюда вся проблема и растёт....
   Кто хоть немного изучал радиоэлектронику, знают такое понятие как паралельное соединение резисторов, помимо увеличения мощности, можно снизить сопротивление в электрической цепи. Именно этот метод мы и будем использовать при калибровке джойстика SONY PlayStation 4.

   Ну а теперь к практике.

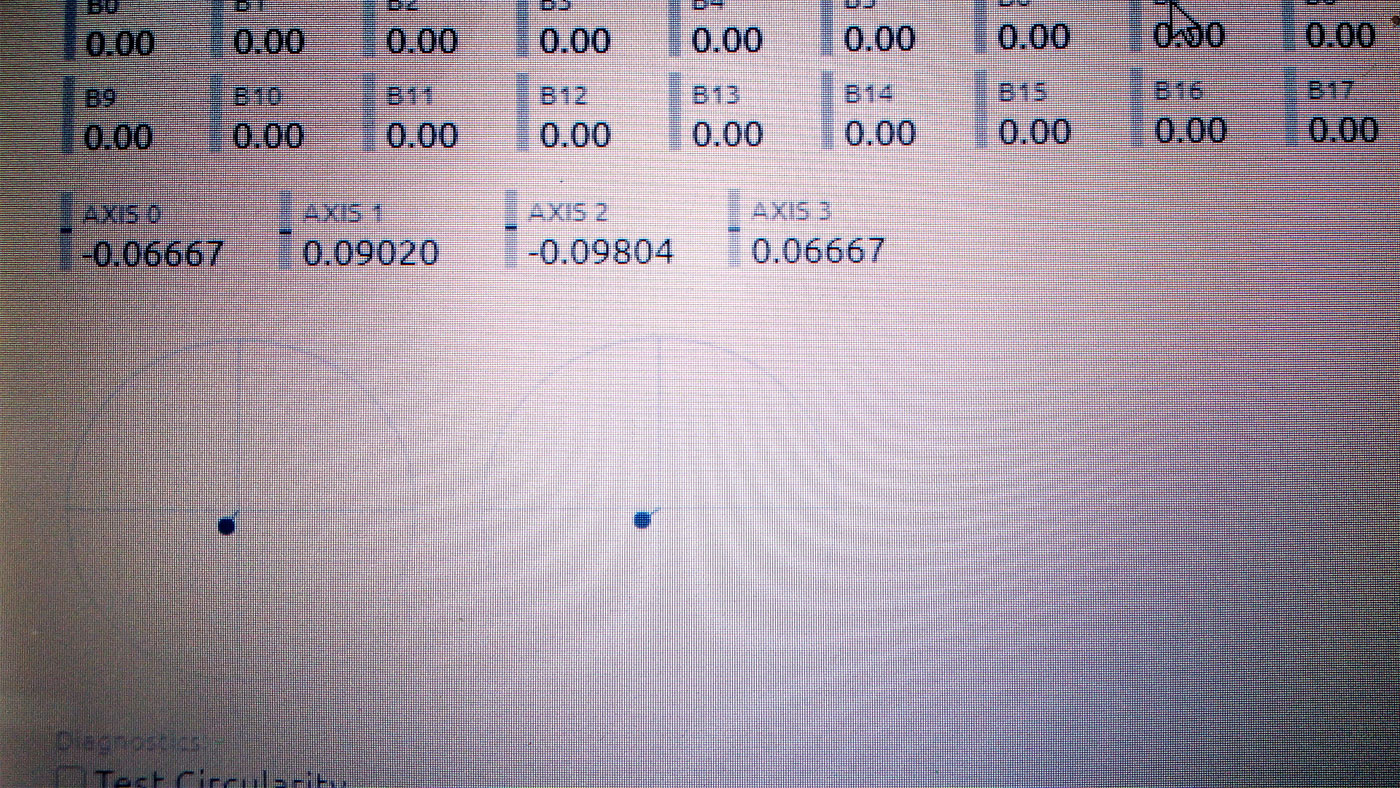

   Для калибровки нам понадобится переменный резистор 50-100кОм желательно с линейной характеристикой (когда наблюдается некоторая закономерность между углом поворота и сопротивлением), мультиметр и паяльник. Припаиваем к переменному резистору два провода любой длины - один к любому крайнему выводу, второй к центральному выводу переменного резистора. Для теста джойстиков PS4 я использую онлайн тестер, который работает через браузер -- https://gamepad-tester.com .   Это достаточно удобная, простая в использовании и информативная программа. Вот так выглядит окно программы для проверки джойстиков.

 увеличить

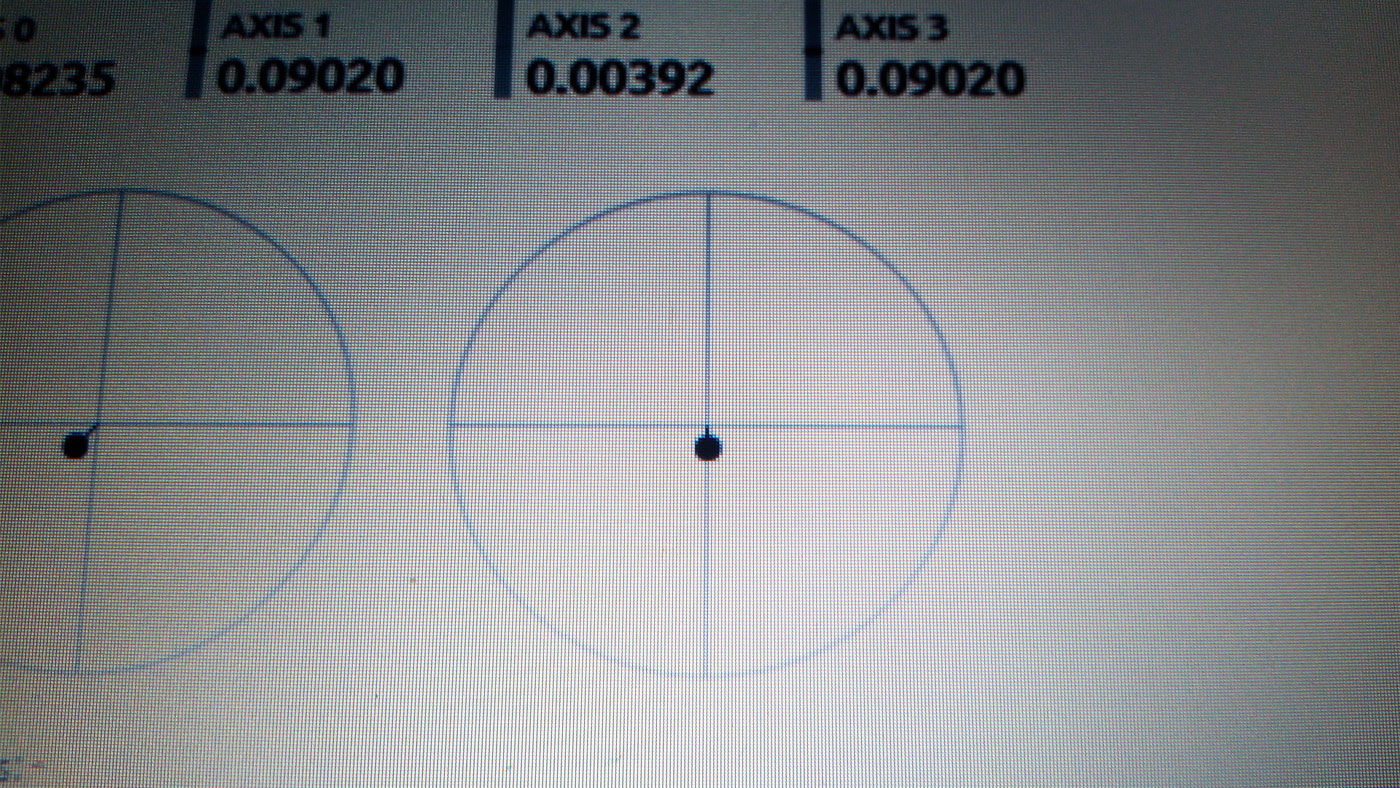

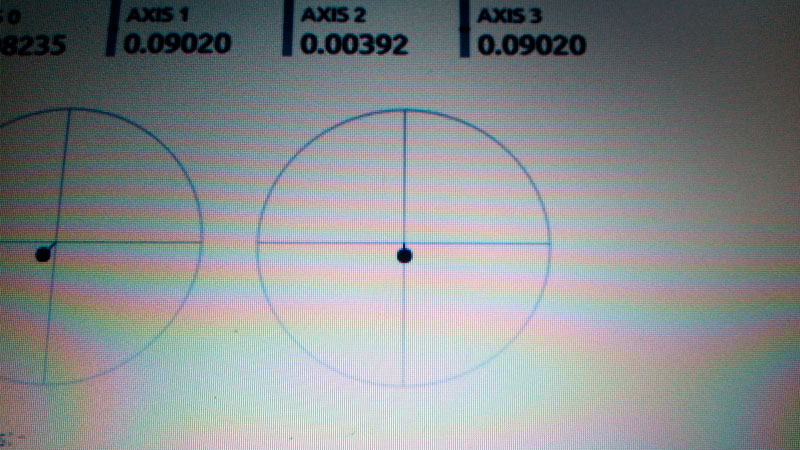

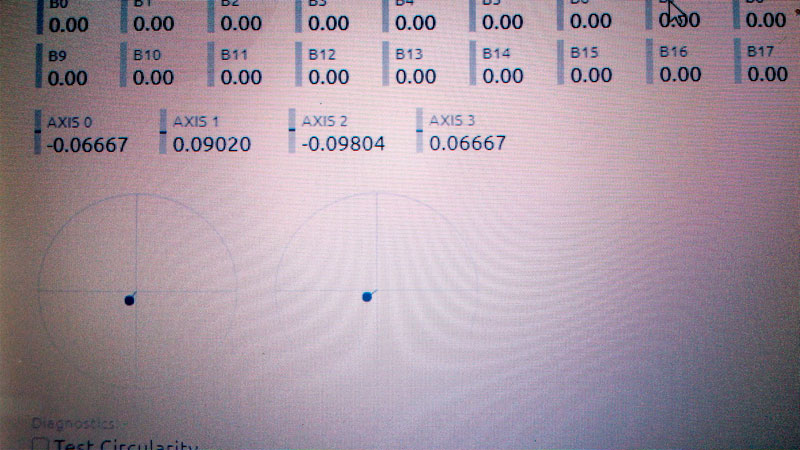

 Как видно на моём джойстике косят оба 3D джойстика по диагонали влево (вот такая непруха бывает).

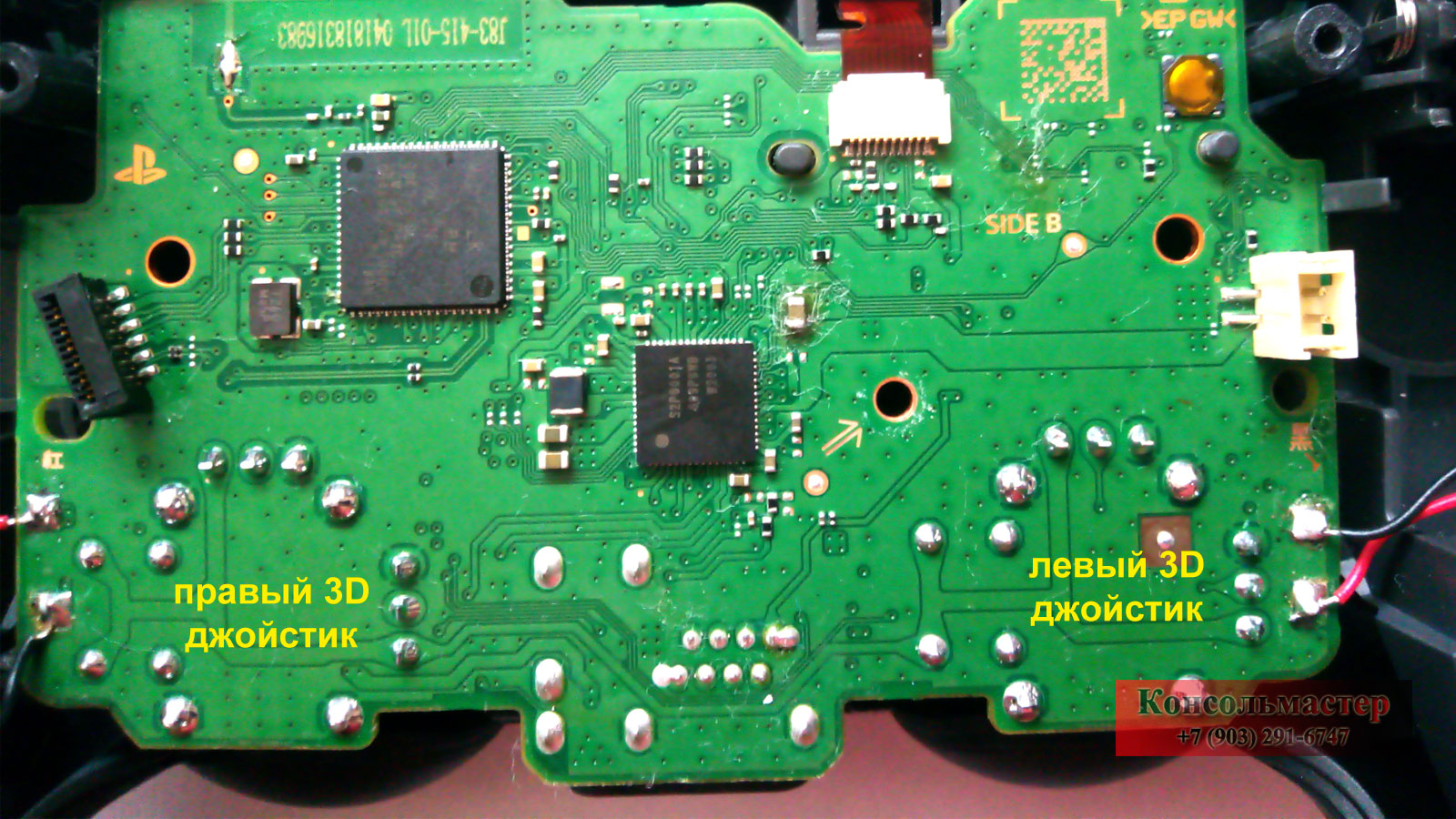

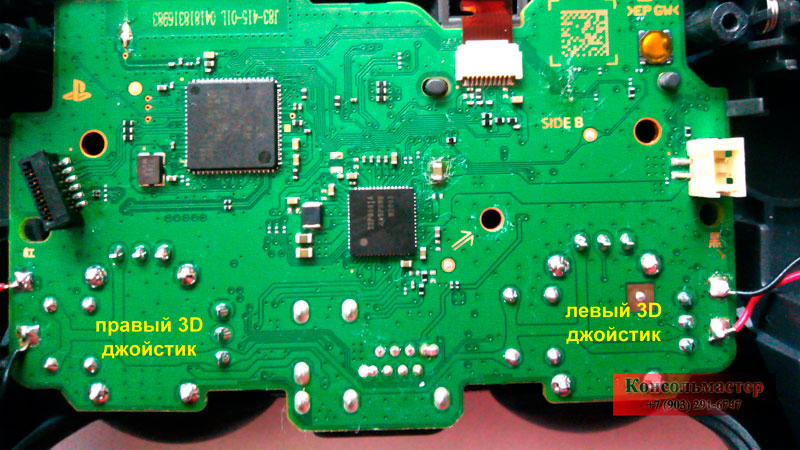

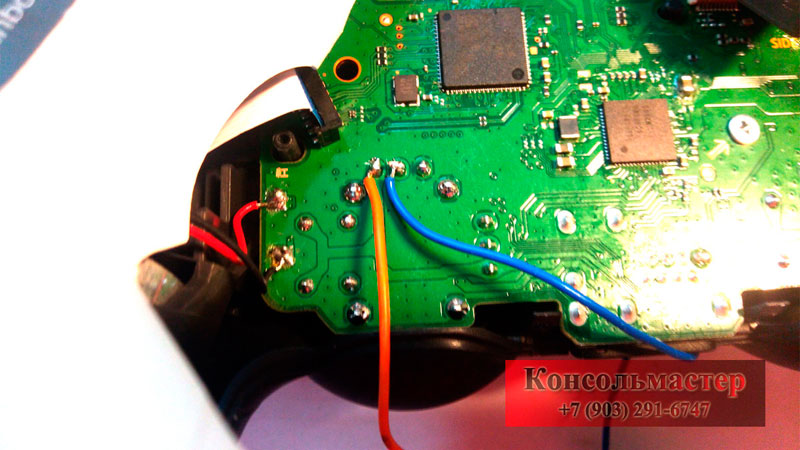

   Следующий шаг -- надо припаять два провода от вашего переменного резистора параллельно двум контактам резистора 3D джойстика, горизонтальной или вертикальной оси, смотря по какой оси у вас не центруется джойстик. Если косит по двум осям, то процедуру калибровки необходимо выполнить сначала для одной оси, затем по другой. припаивать надо к плечу, противоположному отклонению.
Главное перед пайкой не забывайте обесточивать джойстик -- отключите аккумулятор и USB.

увеличить

увеличить

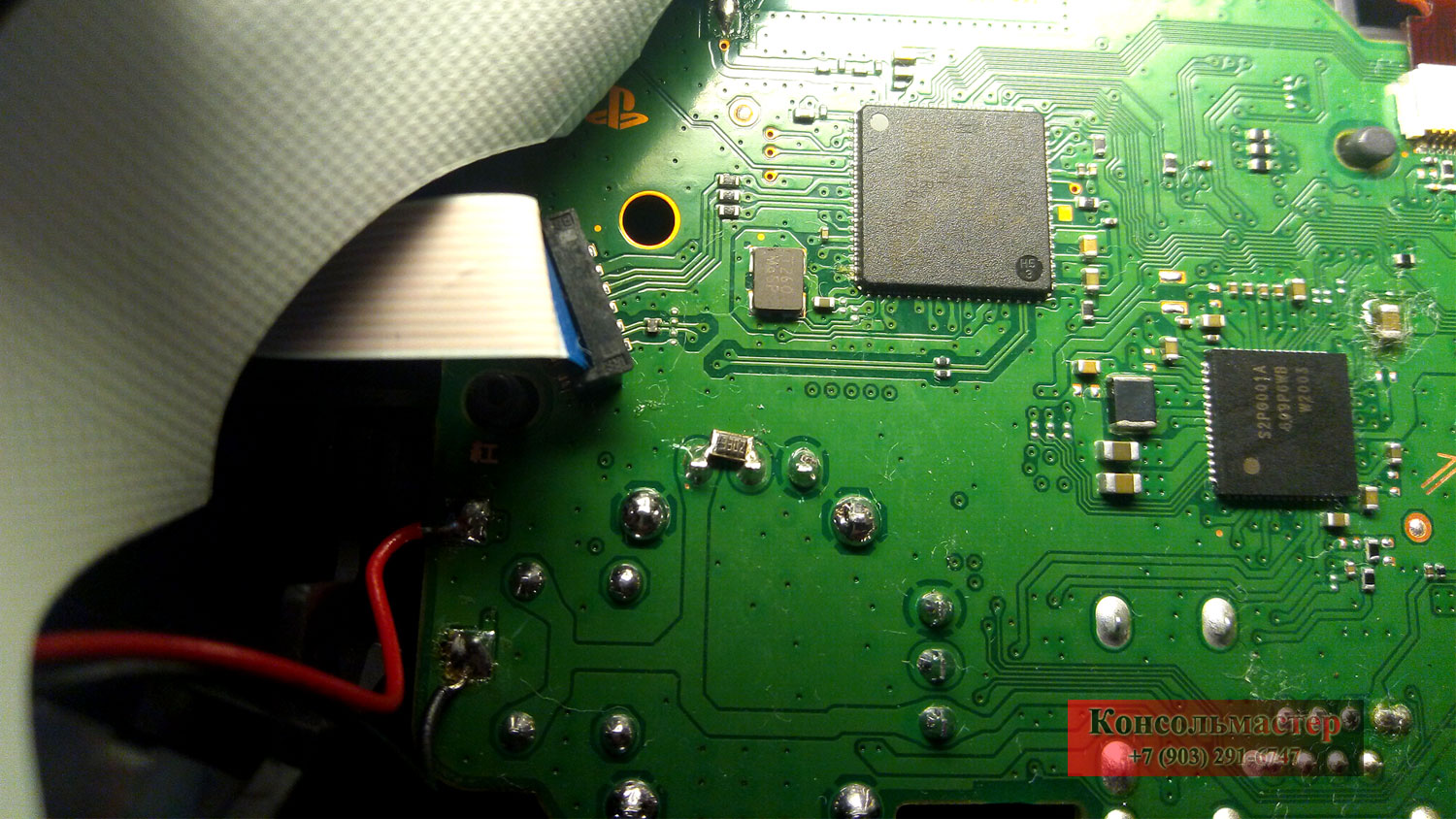

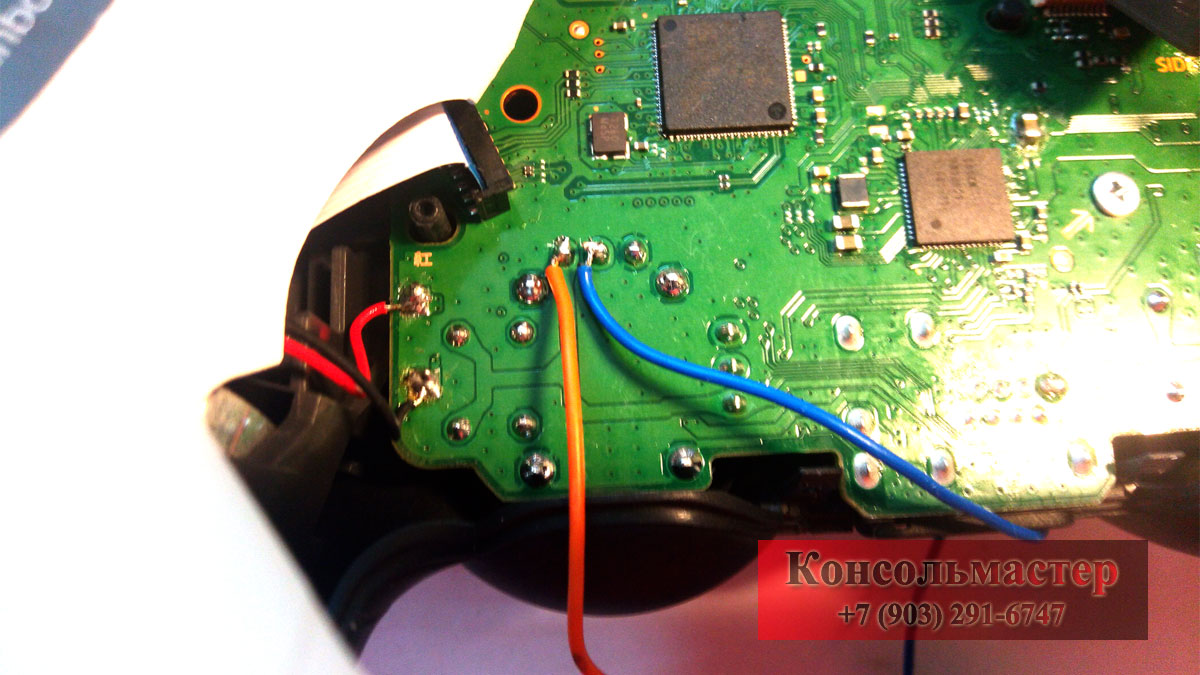

   Я начал с горизонтальной оси правого 3D джойстика PS4. Припаял дополнительный переменный резистор к резистору правого 3D джойстика горизонтальной оси, подключил джойстик к компьютеру и с помощью напаянного переменного резистора, путём вращения в одну или другую сторону выставил центр по горизонтали у правого стика.

увеличить

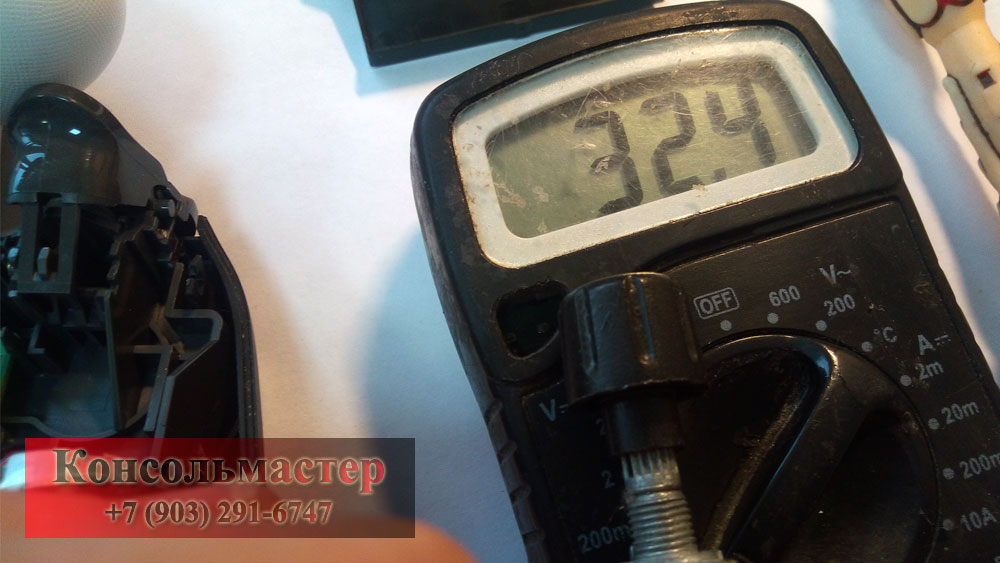

   Дальше снова обесточиваем плату джойстика, отпаиваем внешний резистор, стараемся не трогать на нём ось вращения -- от этого зависит точность калибровки. Берём в руки мультиметр и измеряем сопротивление переменного резистора с той стороны куда припаяны провода.

 увеличить

   Следующий шаг -- вам надо найти постоянный резистор с сопротивлением максимально приближенному к результатам измерения. В принципе загвоздка состоит только в этом -- если вы не часто что то паяете и ремонтируете, то резистор придётся покупать, стоит он копейки но придётся потратить время на приобретение.

увеличить

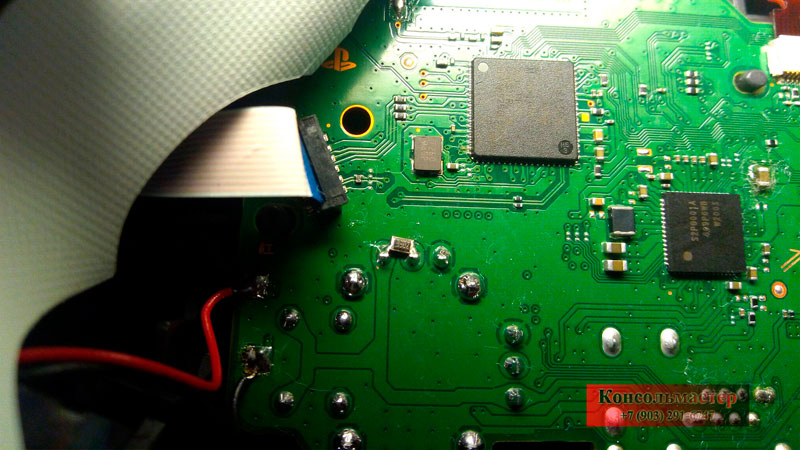

   Вот в общем то и всё. Остаётся только впаять постоянный резистор и проверить результаты калибровки.

Надеюсь эта статья про калибровку джойстика SONY PlayStation 4 будет полезной и кому то поможет в решении проблемы с джойстиком.
