    У клиента произошла бональная ситуация -- в его SONY PlayStation 4 поселились насекомые и самые смелые из них решили погреться в блоке питания. Вследствии чего блок питания вышел из строя. Был куплен новый блок питания для PS4, но по ошибке вместо ADP-240CR был приобретён ADP-240AR. Оба блока питания обсолютно идентичны по параметрам и габаритам, за исключением одного отличия. У ADP-240AR коннектор шлейфа имеет 5 контактов (5 pin), а у ADP-240CR всего 4 контакта (4 pin). Пришлось быстро решать проблему, т.к. клиент хотел починить приставку быстро, а перезаказать нужный блок питания -- на это требуется время.

   Пришлось вскрыть оба блока питания. На первый взгляд они вообще одинаковые.

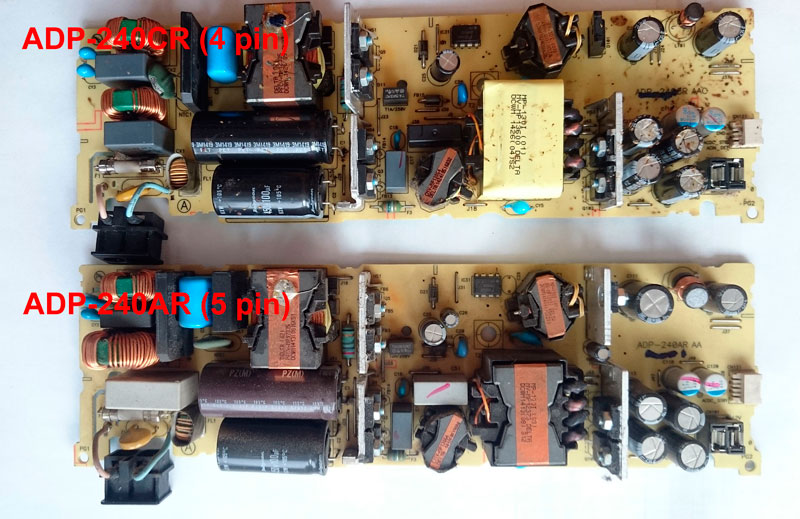

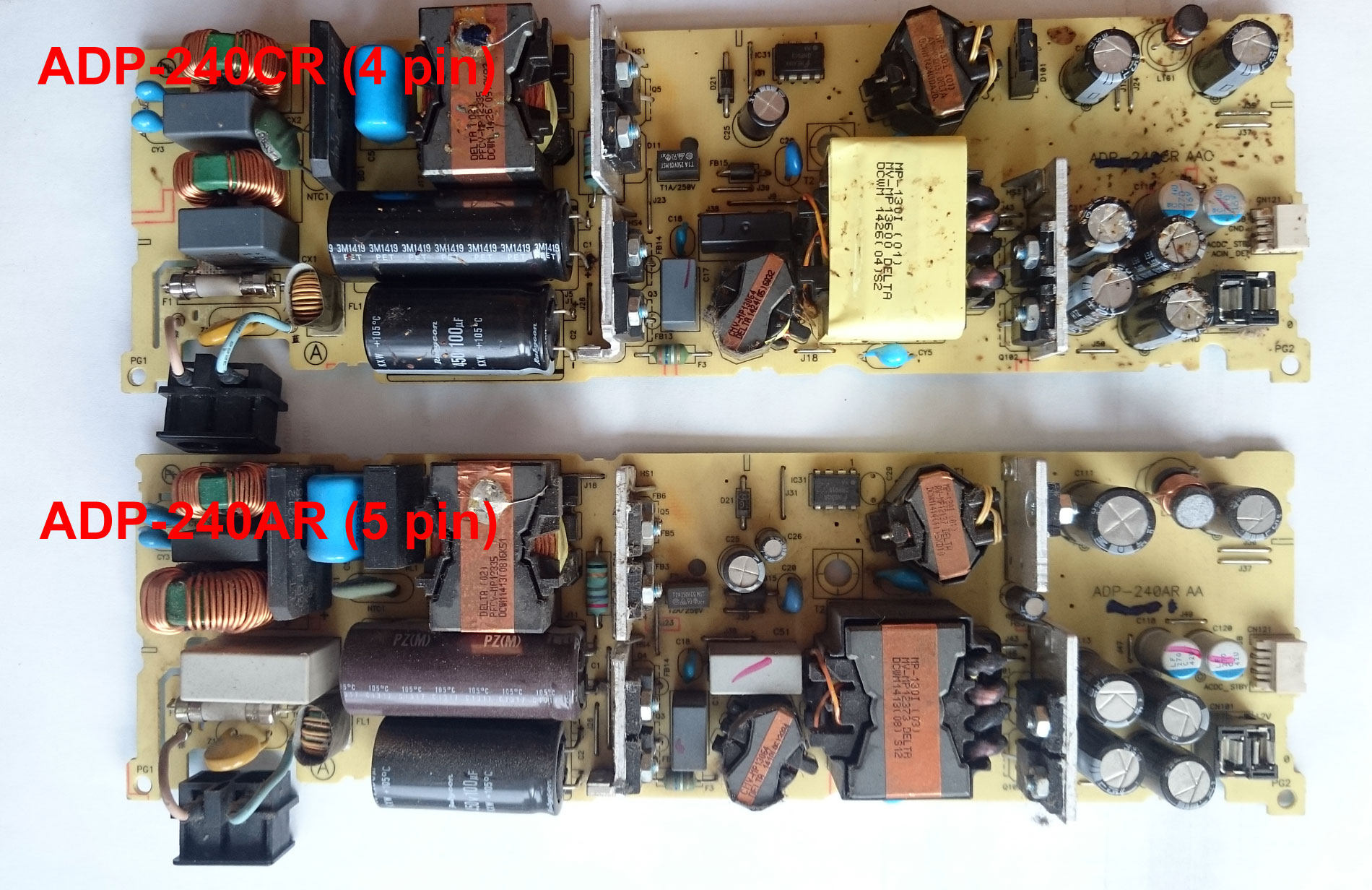

блок питания PS4 ADP-240AR и ADP-240CRувеличить



   Вся разница только разъёме маленького шлейфа и назначения контактов в нём.

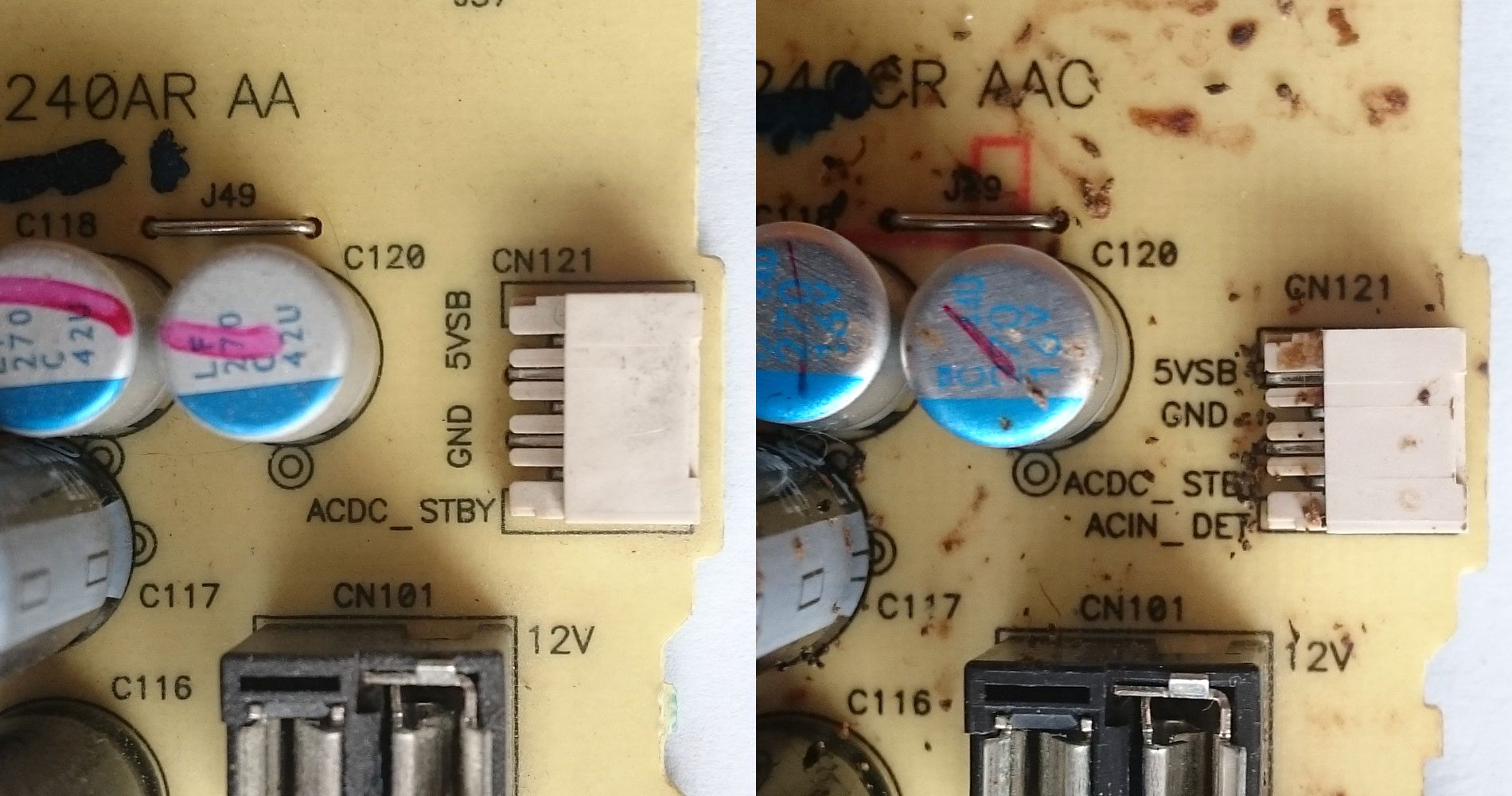

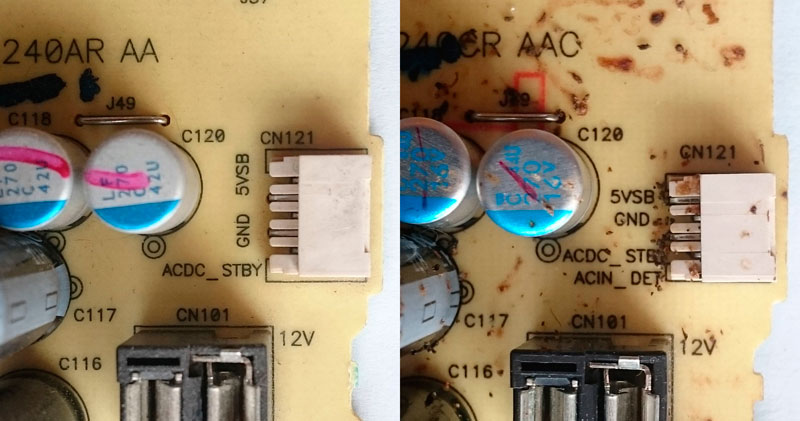

разъём блока питания PS4 ADP-240AR и ADP-240CRувеличить



Назначение контактов, если смотреть на фото, нумерация сверху вниз

  ADP-240AR ADP-240CR
1 pin +5VSB +5VSB
2 pin +5VSB GND
3 pin GND ACDC_STBY
4 pin GND ACIN_DET
5 pin ACDC_STBY ---------------



   В принципе назначение контактов понятно из их обозначения на плате блока питания:

+5VSB -- +5В, присутствует постоянно пока блок питания подключен к электрической сети;
GND -- земля, масса (кому как удобней)
ACDC_STBY -- контакт для активации 12-и вольтовой части блока питания, от которой запитывается почти вся плата. В дежурном режиме на этом контакте 0В. При включении приставки с помощью кнопки или джойстика на этом контакте присутствует напряжение близкое к 5В.
ACIN_DET -- контакт на котором также всегда присутствует напряжение близкое к 5В.

   Первая мысль была просто исключить сигнал ACIN_DET, т.к. на блоке ADP-240AR он просто напросто отсутствует. Но не тут то было, без этого провода приставка не подавала признаков жизни. Поэтому было решено просто соединить ACIN_DET c +5VSB. Решение оказалось верным и PS4 стала нормально запускаться.

Из двух шлейфов (5pin и 4pin) был сделан вот такой, простой переходничок.

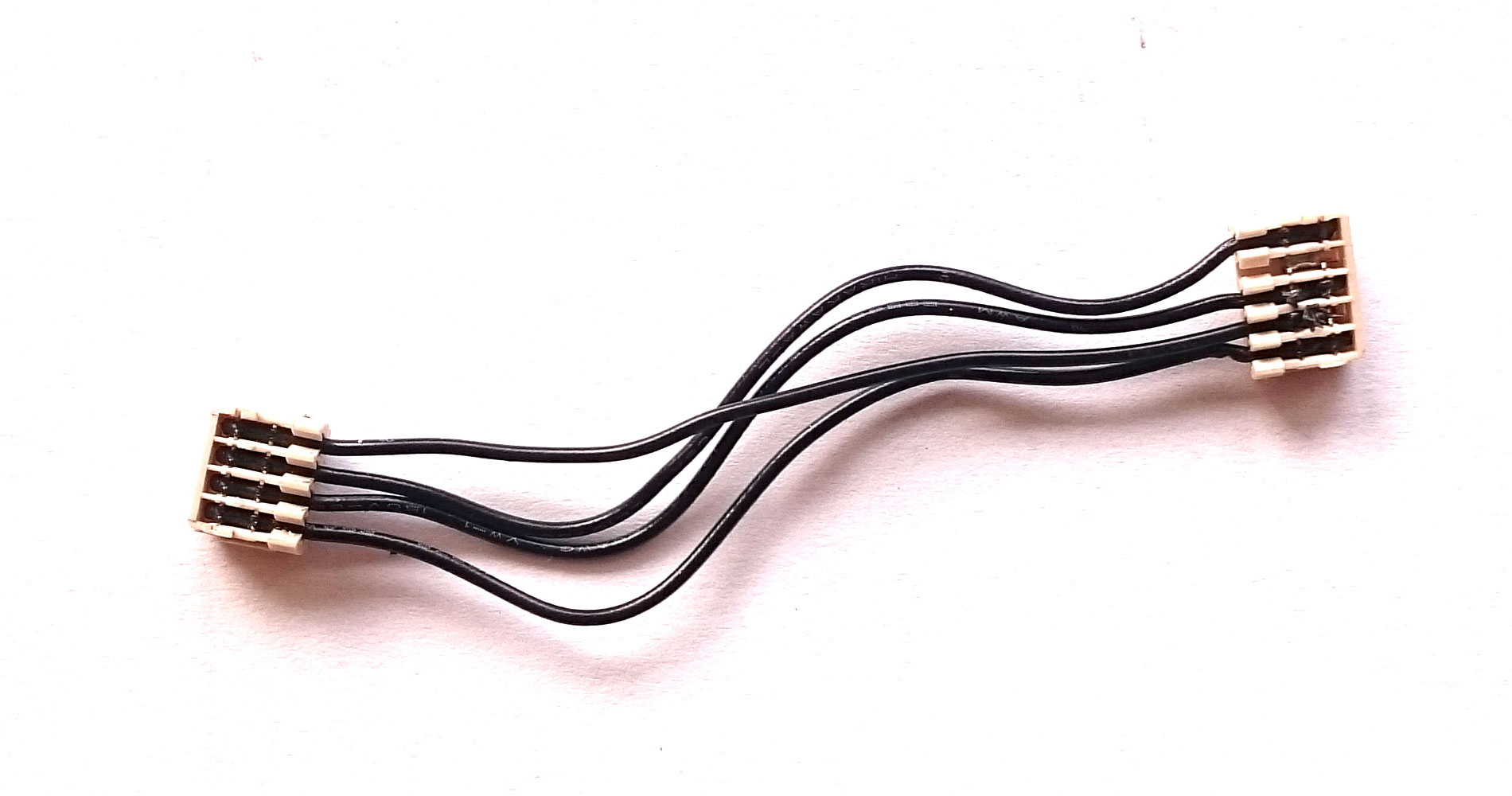

 переделка шлейфа блока питания PS4 5pin --> 4pinувеличить





   В результате получилось достаточно красиво и на первый взгляд не сразу догадаешься что блок питания стоит не от этой модели PlayStation 4.

   В теории почти так же можно подключить ADP-240CR (4pin) к SONY PS4 (5 pin), в этом случае можно обойтись тремя проводами и вообще исключить из схемы провод ACIN_DET. Но это не точно, как нибудь попробую.






Комментарии

Samode1kin
+4 #2 Samode1kin 10.01.2021 16:38
240CR вместо 240AR даже проще поставить, надо только три контакта задействовать -- +5VSB, GND, ACDC_STBY
Сообщить модератору
ivan666lev
0 #1 ivan666lev 10.01.2021 15:14
Круто, так и знал что их можно заколхозить друг вместо друга, только мне нужно было наоборот поставить 240cr туда нде стоял 240ar
