   В один прекрасный момент ваша консоль Microsoft XBOX360S или XBOX360E может при включении выдать три красных (XBOX360S) или просто красный огонь (XBOX360E) и не показать зелёную заставку с логотипом, а просто выключится через несколько секунд. При считывании кода ошибки получаем -- 0033.
   Как считать код ошибки можно посмотреть на нашем сайте -- тут.
   Ошибка 0033 на XBOX360S (E) является не очень распространённой и информации по ней не так уж и много. На просторах интернета можно встретить несколько вариантов решения данной ошибки -- советуют сделать реболл процессора (XCGPU), оперативной памяти (RAM), южного моста. Кто то советует поменять те или иные BGA компоненты. Так есть совет проверить цепь питания оперативной памяти (RAM).
    Так как я не сторонник реболлить и менять всё подряд, поэтому решил начать с более простого варианта -- взять в руки тестер и осцилограф и не торопясь всё проверить.
   Измерения мультиметром (тестером) ничего интересного мне не показали -- рабочие напряжения на выходе всех ШИМ преобразователях при включении консоли поднимались до нужных значений и сопротивление всех потребителей на плате оказались в пределах нормы. Чтобы было проще всё проверить просто не подключайте видеокабель к консоли, в этом случае она не показывает красный огонь и как следствие не выключается через несколько секунд.
   Пришлось взять в руки более хитрый прибор -- осцилограф. Осцилограф очень полезный прибор, с его помощь можно не только амплитуду (напряжение) сигнала измерять, но ещё и визуально видеть насколько всё ровно и хорошо. В отличии от обычного мультиметра (тестера) который показывает устреднённые значения напряжения, с помощь осцилографа можно увидеть всплески длящиеся сотые и тысячные доли секунды.
   Вот с помощью этого хитрого прибора (осцилографа) я и увидел, что одно из напряжений питания не очень хорошо себя ведёт. На картинке видно что напряжение на выходе ШИМ преобразователя очень нестабильно и пульсации достигают 0,4В!!!!!

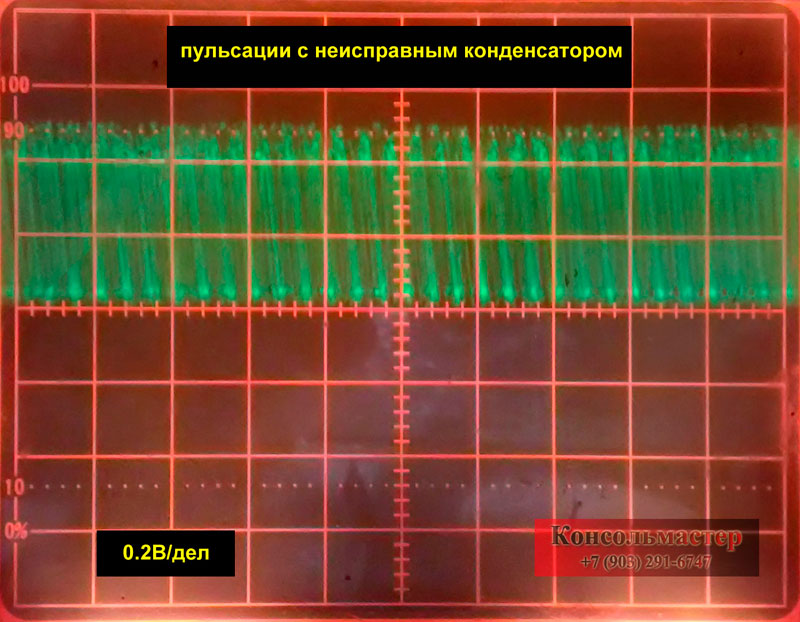

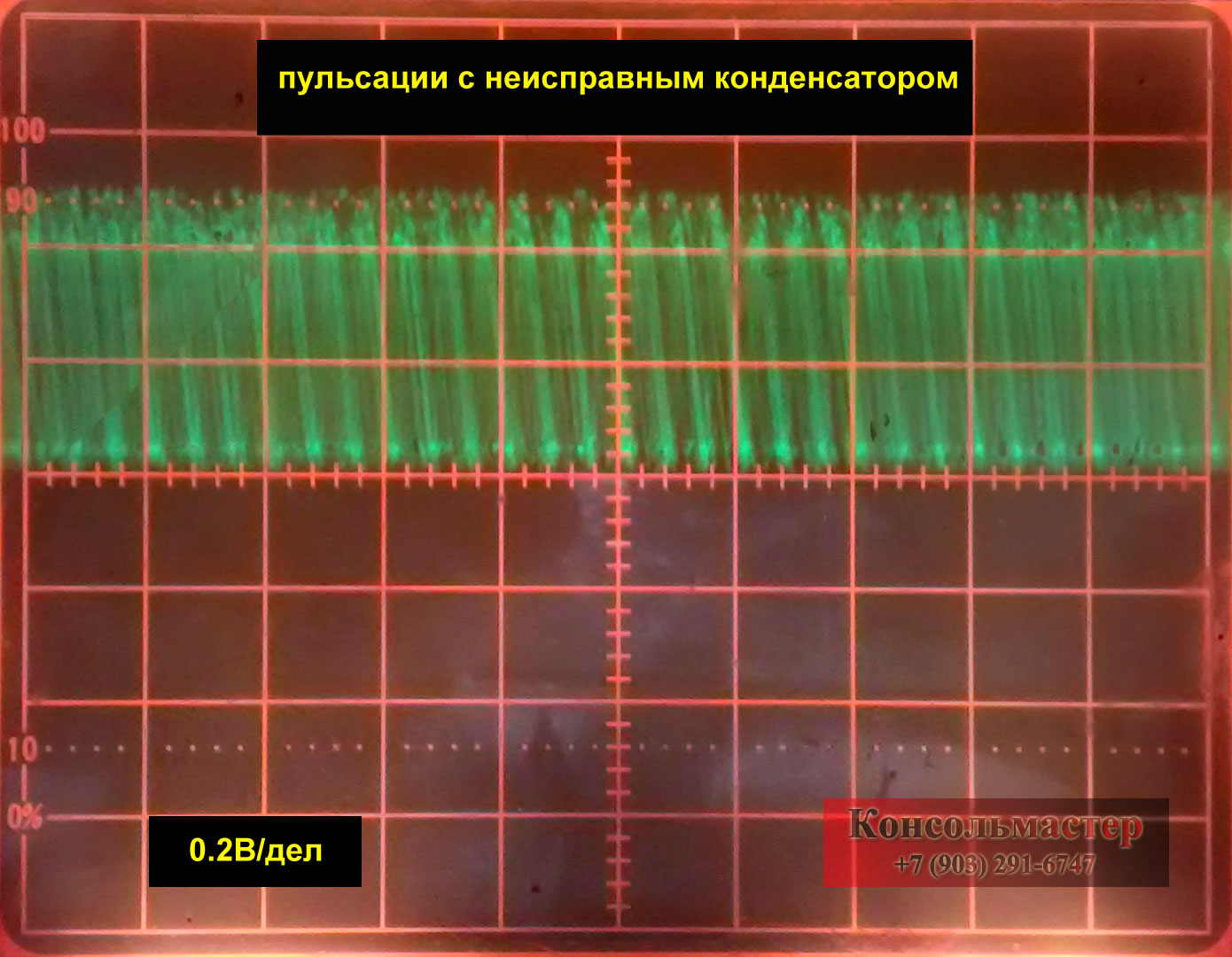

XBOX360S (E) пульсации напряжения питания оперативной памяти (RAM) при неисправном конденсаторе C7F2_midувеличить



   Так как схемы выходного каскада ШИМ преобразователя почти всегда одинаковые, то причина таких больших пульсаций кроется как правило в выходном конденсаторе (чаще всего электролитическом), который стоит сразу после катушки индуктивности.

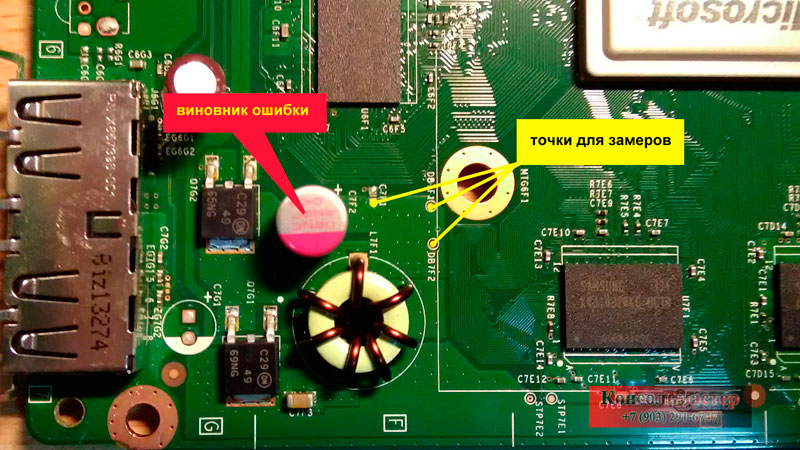

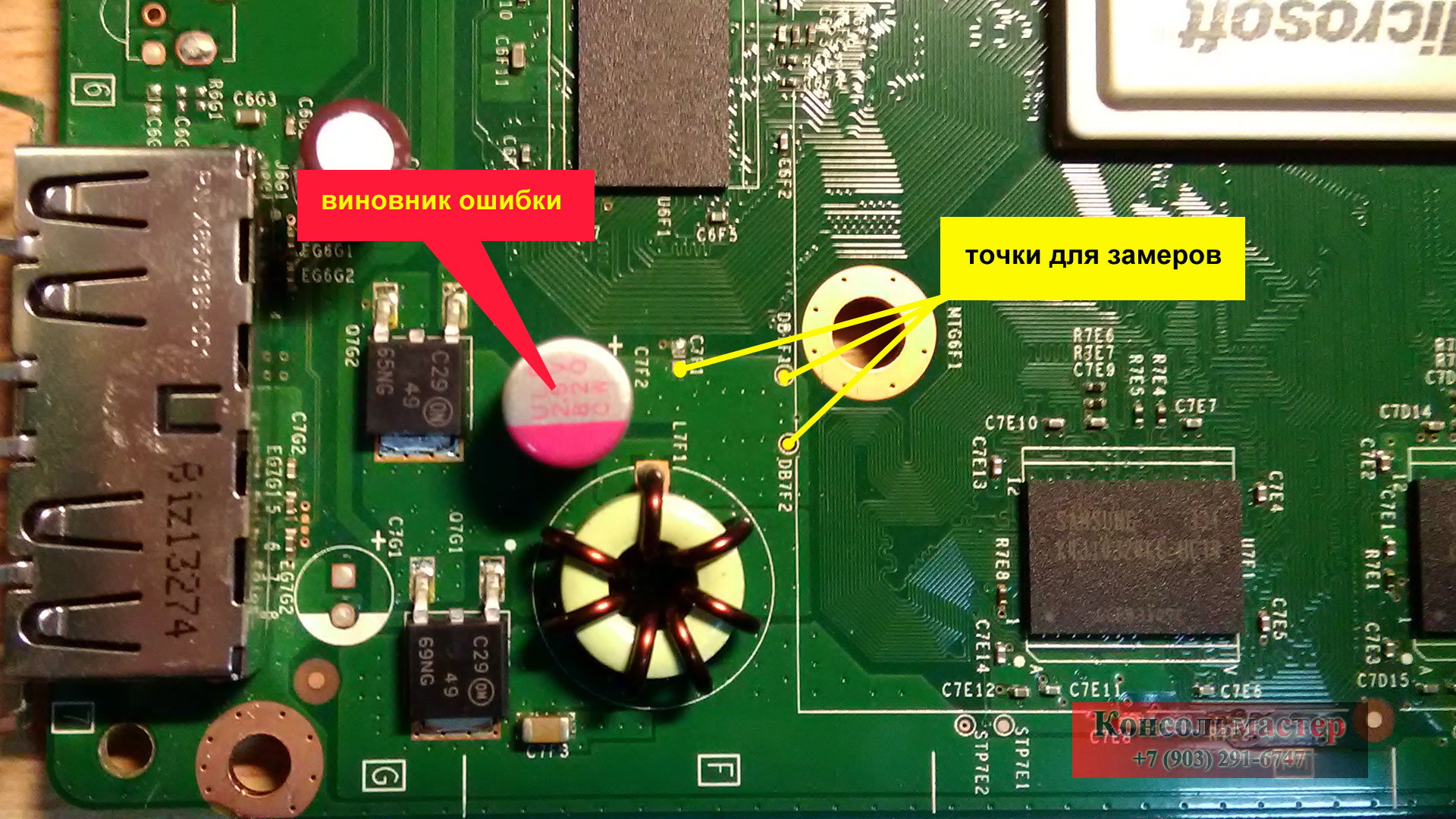

XBOX360S (E) участок платы с неисправным элементомувеличить



После его замены выходное напряжение успокоилось и пульсации пропали

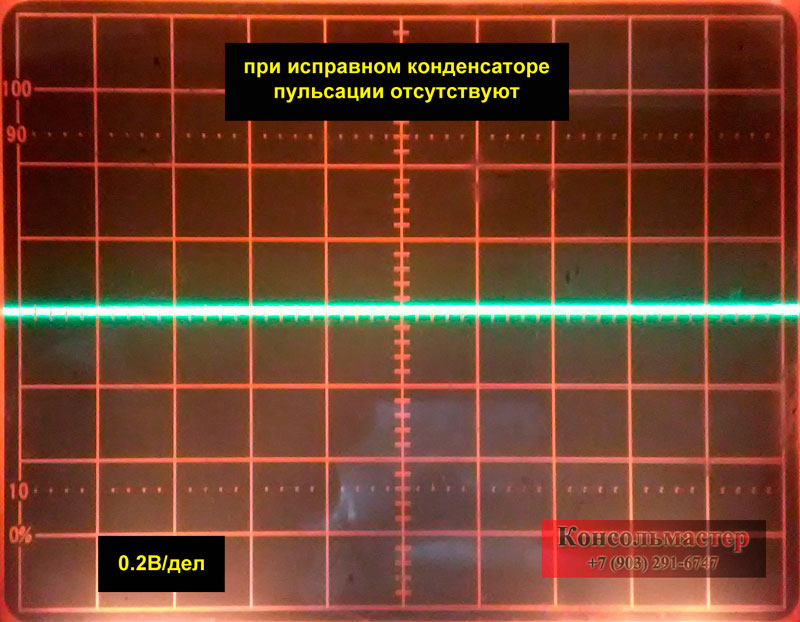

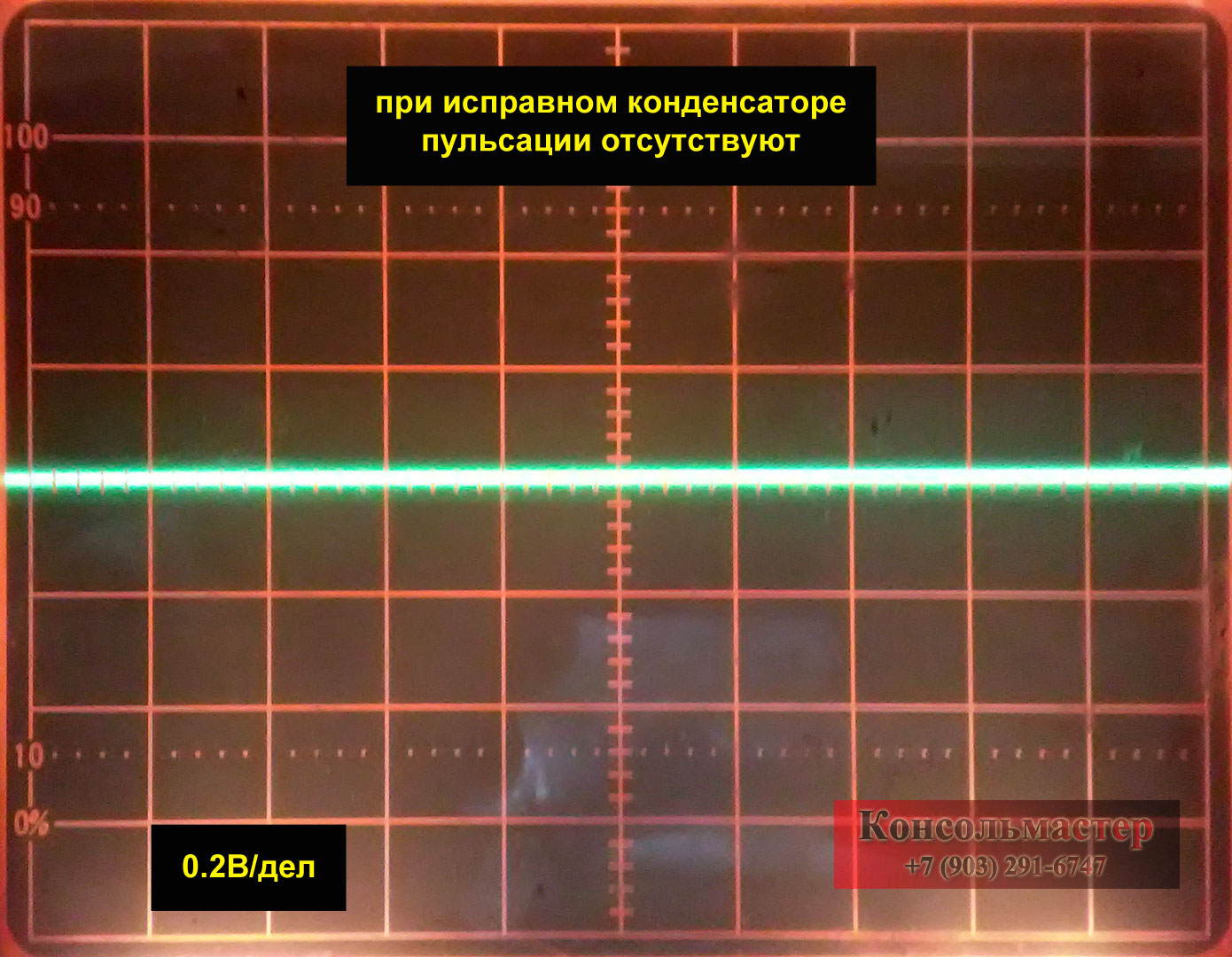

XBOX360S (E) пульсации напряжения питания оперативной памяти (RAM) при исправном конденсаторе C7F2увеличить



   Как следствие ошибка 0033 пропала и XBOX360 снова заработал. Я не исключаю, это не единственный вариант решения данной ошибки и эта ошибка может быть вызвана другими неисправными элементами. Поживём -- увидим....

   Надеюсь эта статья оказалась интересной для вас, а кому то даже полезной.

   Если вам надо устранить ошибку "три красных огня" или устранить другие неисправности в вашем XBOX 360 , вы можете обратится в наш сервисный центр.
