   Бывают случаи, что ваша консоль XBOX One S выключилась во время работы и перестала вообще включатся или вы её выключили и спустя некоторое время приставка больше не включилась. Причин, почему XBOX One S не включается достаточно много, это может быть и неисправность блока питания и проблемы на материнской плате. попробуем с этим разобраться....

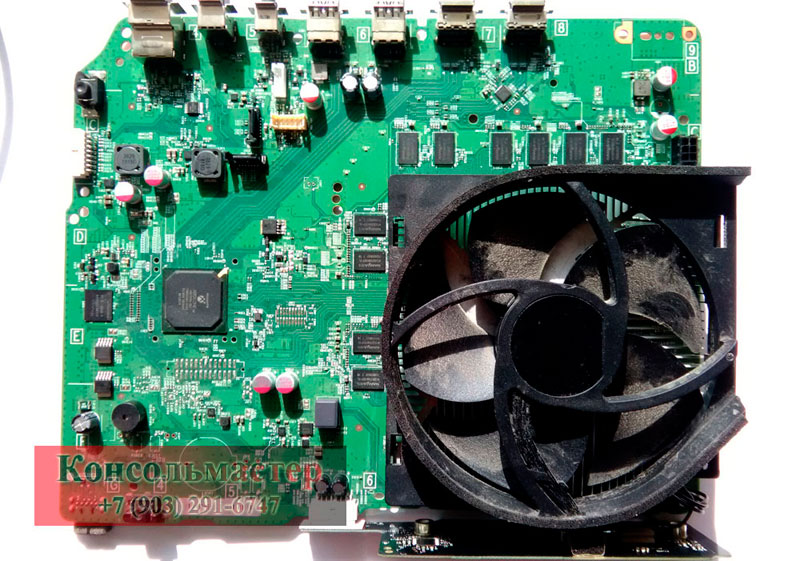

 плата Microsoft XBOX One S

   Привезли на ремонт приставку XBOX One S которая не включается, со слов владельца -- поиграли, выключили и больше она не включилась. Попробуем разобраться и понять почему не включается XBOX One S.
   Для начала разбираем консоль и пытаемся понять проблема в блоке питания или на плате. Для этого, после того как разберёте консоль XBOX One S, открутите шурупы фиксирующие жёсткий диск (HDD) и вытащите его из корпуса. После чего проверьте наличии напряжения 12В на выходе из блока, это можно сделать прямо на коннекторе блока питания или на одной из точек материнской платы.

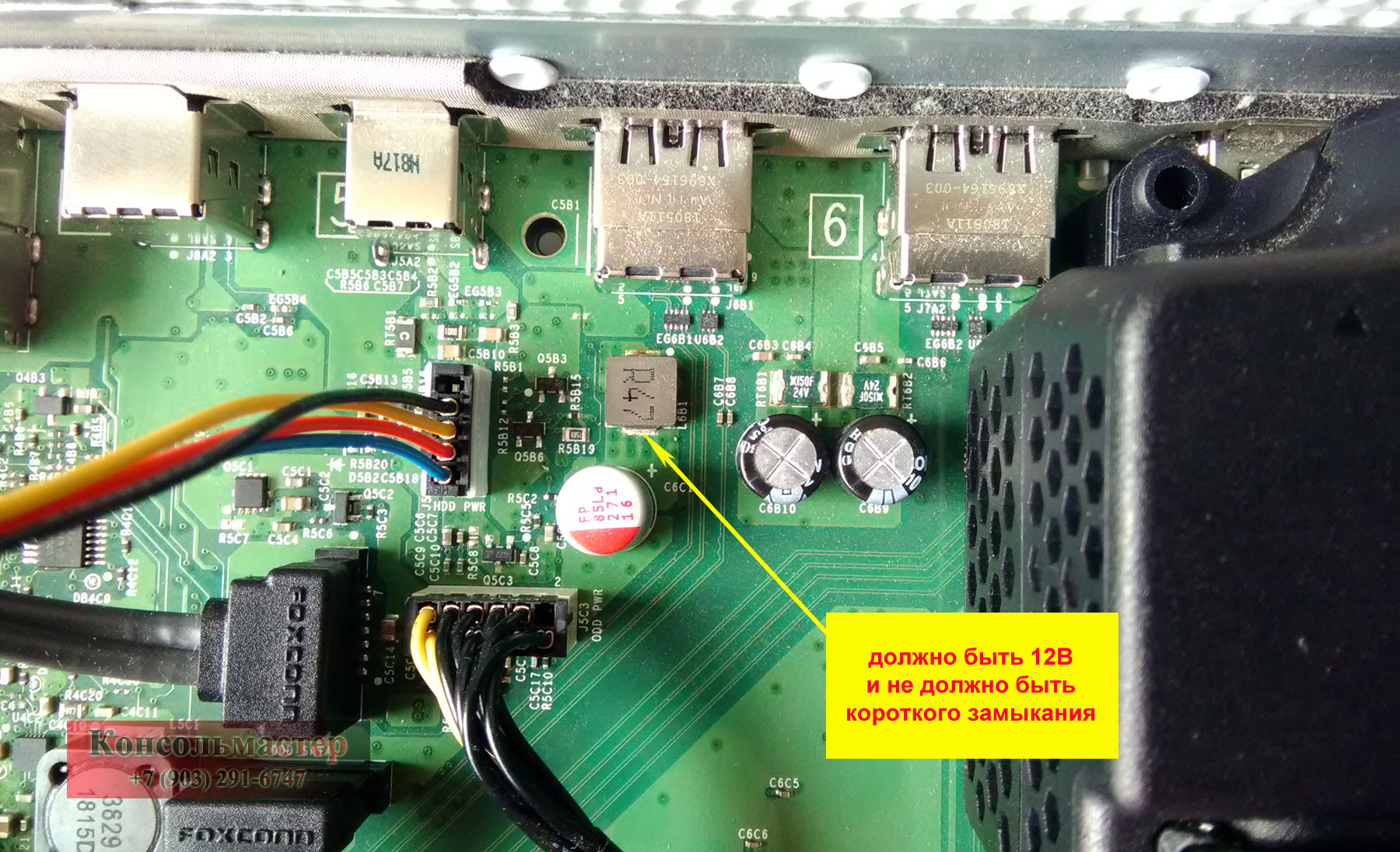

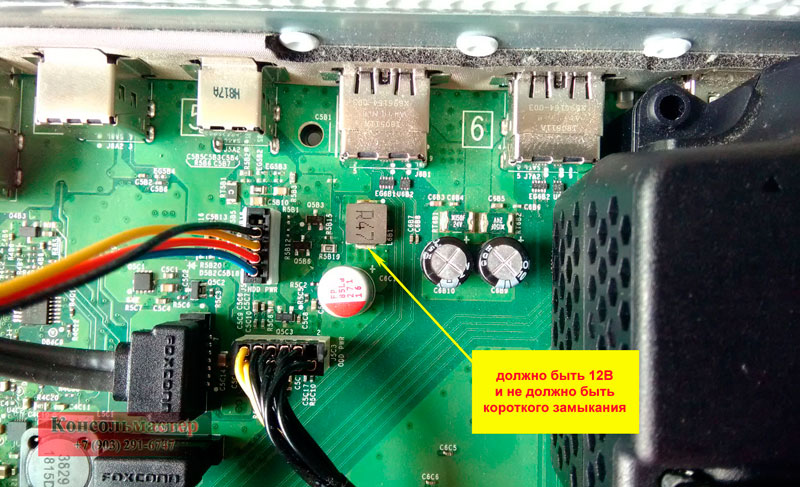

 плата XBOX one S должно быть 12Вувеличить

   Если напряжение 12В присутствует, то проблема однозначно на материнской плате, а не в блоке питания. И это совсем не тот случай, который рассмотрен в данной статье!
   А вот если 12В нет, то здесь два варианта -- или неисправен блок питания или есть замыкание на плате, вследствии чего блок питания уходит в защиту из-за повышенного тока потребления и напряжение на выходе блока питания также отсутствует. Это легко проверить если отключить блок питания от платы и включить его без нагрузки, если напряжение появилось то почти со 100% увереностью можно говорить о неисправности платы.
   Именно такой случай попался мне -- блок питания под нагрузкой (подключенный к плате XBOX One S) не выдавал выходное напряжение, а отключенный от платы стабильно выдавал 12В. Поэтому я решил проверить, что не так с нагрузкой (материнской платой) блока питания и замерил сопротивление на разъёме блока питания. Результат оказался неприятный -- сопротивление было меньше 1 Ома.

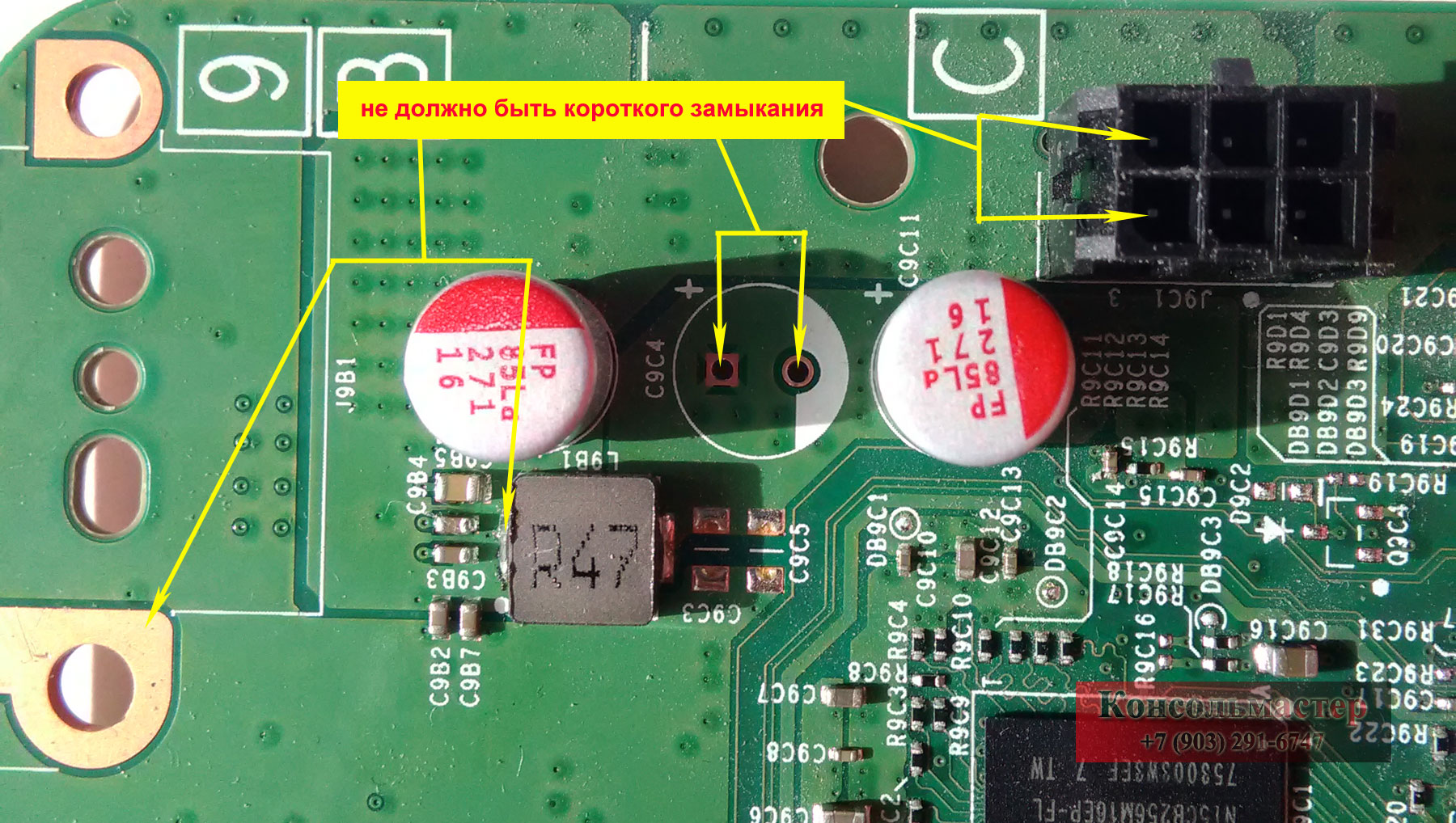

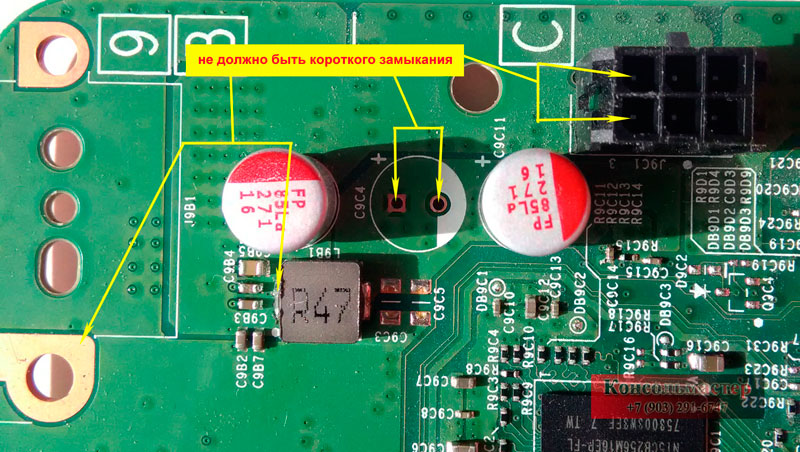

 плата XBOX one S не должно быть короткого замыканияувеличить

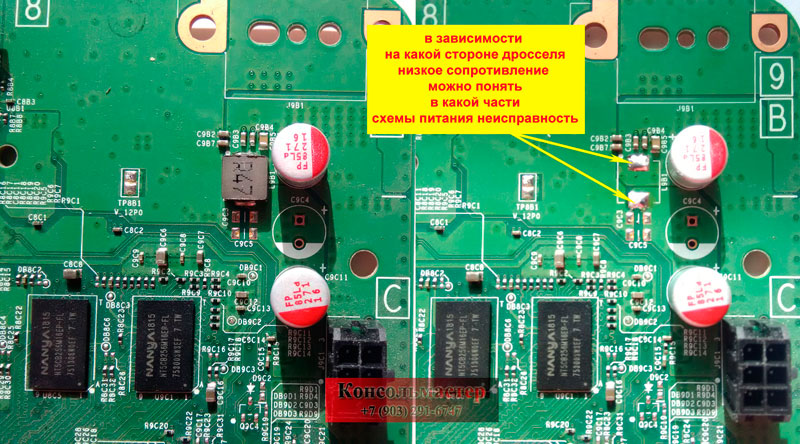

   От 12В запитывается достаточно много частей схемы, точнее запитываются понижающие преобразователи, собранные на парных mosfet. Для некоторого упрощения поиска короткого замыкания, было решено выпаять дроссель L9B1 который несколько разделяет цепь питания 12В.

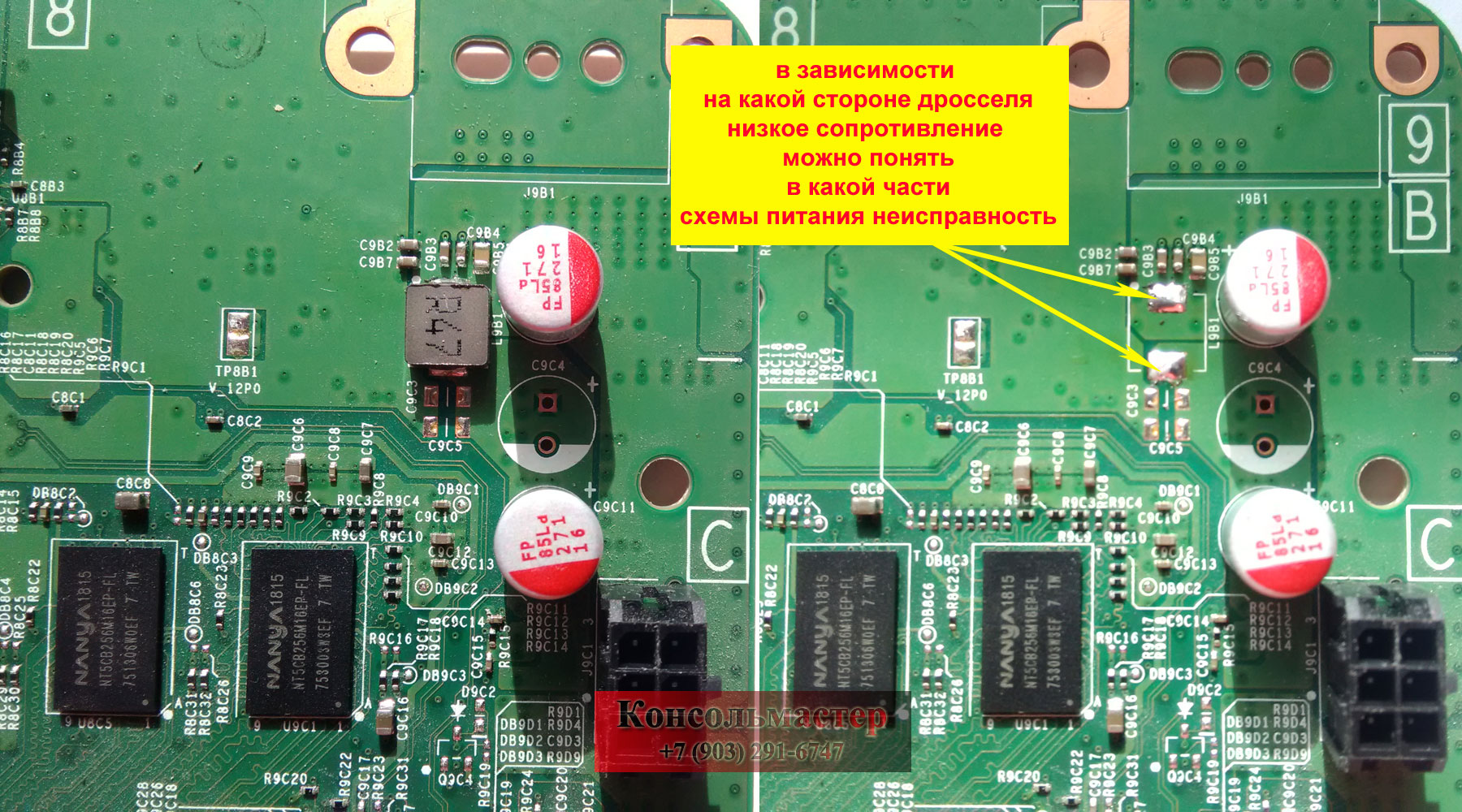

 плата XBOX one S L9B1увеличить

   После удаления  элемента  L9B1 точка короткого замыкания стала более локальной и указывала что короткое замыкание присутствует в схеме формирования GFX_CORE и CPU_CORE.
   Так как схема включения цепей формирования напряжений GFX_CORE и CPU_CORE запараллелена на точке подачи напряжения 12В, то только как последовательной выпайкой mosfet подключенных к шине +12В локализовать неисправность не получится -- надо выпаивать Q9D2, Q9D4, Q9E2, Q9F1.

   Мне повезло и короткое замыкание по +12В пропало после выпайки первого мосфета Q9D2. На всякий случай я поменял оба мосфета работающие в этом канале Q9D2 и Q9D3. После установки новых силовых транзисторов (mosfet) и установки на место дросселя, короткое замыкание отсутствовало и приставка XBOX One S снова стала включаться и стала полностью работоспособной.

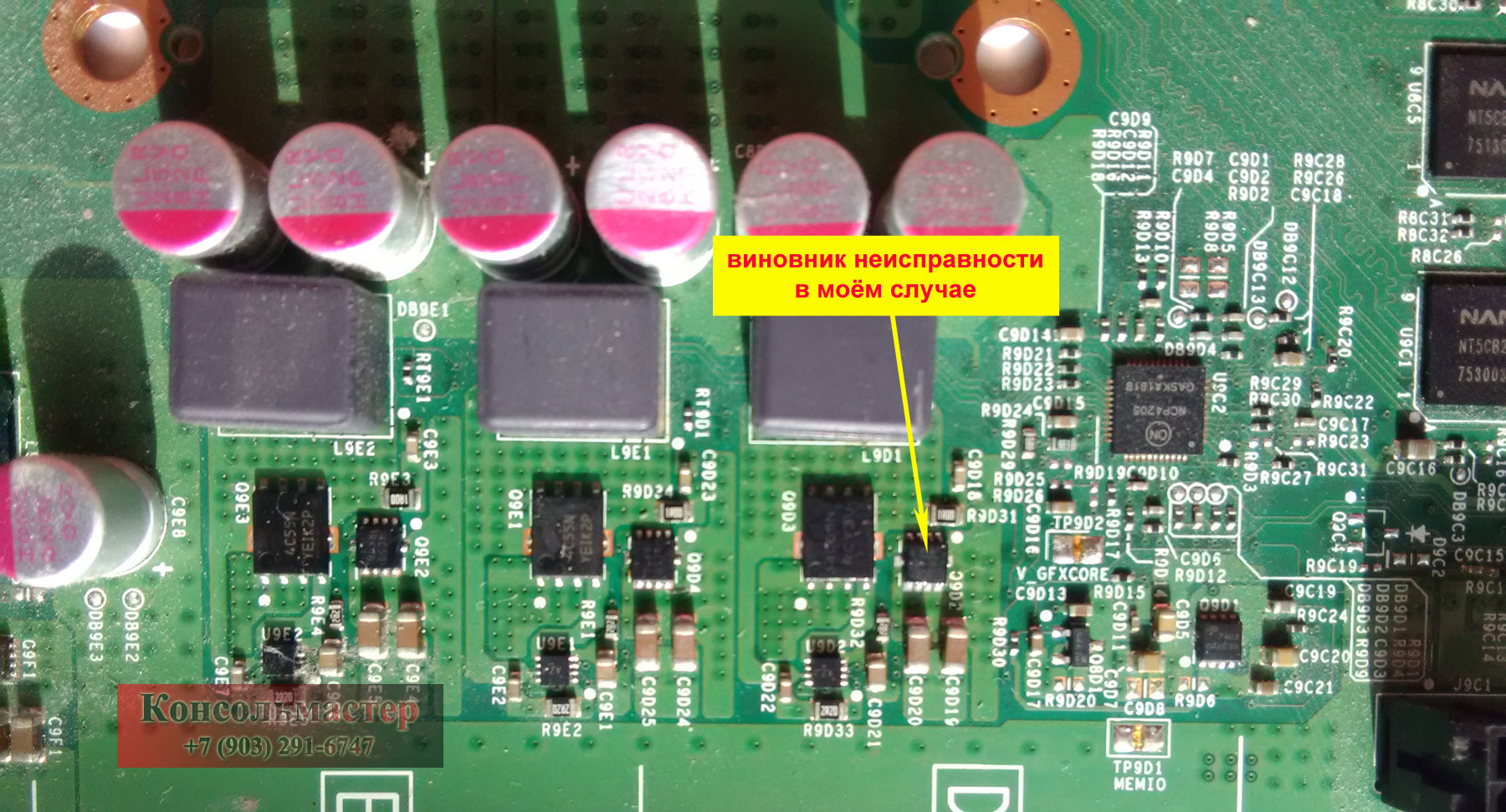

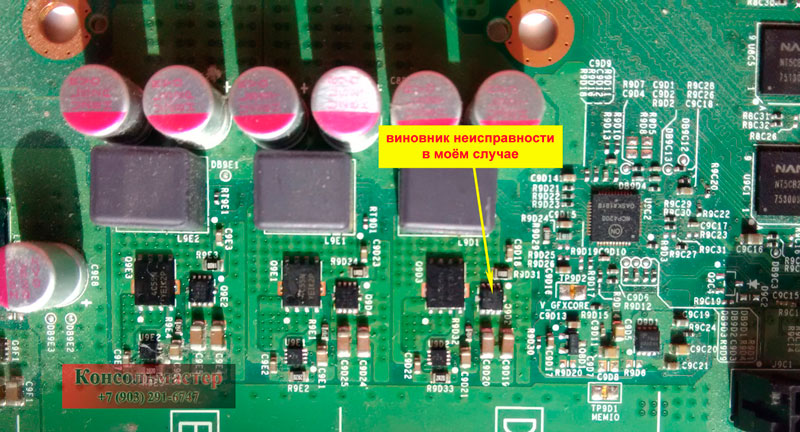

 плата XBOX one S Q9D2увеличить

   Надеюсь эта статья кому нибудь поможет при  ремонте Microsoft XBOX One S.

   Если вы ищете, где отремонтировать консоль XBOX One S, вы можете обратится в наш сервисный центр.

   Наш сервис центр специализируется на ремонте Microsoft XBOX One (One S, One X)
   Осуществляем ремонт любой сложности в кратчайшие сроки, с гарантией до 12 месяцев.
   Замена разъёмовлазерных головокреболлзамена чипов и SMD компонентов, восстановление работоспособности приставки после удара, механического повреждение, попадания жидкости или насекомых.
Замена термопасты и чистка системы охлаждения.

 Диагностика бесплатно!!!

    Если у Вас возникли вопросы, вы можете задать их через форму обратной связи, чат или воспользоваться формой комментариев, расположенной внизу статьи, также вы можете позвонить нам и вам ответят на любые ваши вопросы.




Комментарии

Игорь
0 #21 Игорь 01.08.2022 19:19
Дежурные точки так же все проверил и все соответствует необходимым значениям. Нашел на просторах интернета схему электрическую (https://www.dropbox.com/sh/4zo0bcwmozdns7s/AACuv0KNpQ2eAZw2d-1SKIkia/Xbox%20One%20S?dl=0&subfolder_nav_tracking=1), буду пробовать перепаять. Понимаю что возможно пальцем в небо, но перепроверил все уже и ни раз.
Сообщить модератору
Samode1kin
+2 #20 Samode1kin 01.08.2022 01:01
Сначала проверьте наличие дежурных напряжений, а потом можно и о конденсаторах подумать...
Всё контрольные точки на плате отмечены, параметры так же указазанв в маркировке точки.
Для примера (с вашего фото)
TP4D5 1P1 STBY - 1,1В должны присутствовать в дежурном режиме..
Сообщить модератору
Игорь
0 #19 Игорь 28.07.2022 18:49
Здравствуйте! Прошу совета и помощи, Xbox one s перестал включаться, разобрал, проверил все мосфеты, проверил на замыкание проблем не обнаружил, но нашел два конденсатора которые не звонятся на непрерывности, плюс выглядят они темнее остальных, есть подозрение что они сгорели, на картинке указал эти конденсаторы стрелочками показано как прозванивал https://ibb.co/tHRTQHf. Поскольку электрическую схему xbox найти нереально, как можно узнать ёмкость конденсаторов?
Сообщить модератору
Samode1kin
+1 #18 Samode1kin 31.05.2022 10:09
Вывод 4 у мосфетов в таком корпусе не должен звониться не на массу не на плюс, если звониться то мосфет неисправен.
Это вывод куда приходит управляющий сигнал, с помощью которого мосфет либо открывается (выводы 1-3 и 5-8 соединяются между собой), либо находится в закрытом состоянии.
Посмотрите даташит на любой мосфет в таком корпусе с одним N-переходом, там все расписано.
Сообщить модератору
Павел
0 #17 Павел 31.05.2022 09:57
На сколько я понимаю, это контакты под номером 4 (входной контакт), а значит если звонить на массу они должны звониться с сопротивлением, но мультиметр упорно показывает что конта нет. Я так понимаю проблема где то до мосфетов q9f1 и q9f2?
Сообщить модератору
Павел
0 #16 Павел 31.05.2022 03:21
https://ibb.co/bbJ25Yr прозваниваю вот эти контакты
Сообщить модератору
Samode1kin
-1 #15 Samode1kin 31.05.2022 00:27
Мосфеты Q9F1 и Q9F2 стоят последовательно между +12В и массой, соотвественно у Q9F1 выводы 5-8 - +12В (они и не должны звонится на массу), выводы 1-3 соединены с выводами 5-8 Q9F2 - это точка снятия выходного напряжения, на массу звонятся с сопротивлением, а выводы 1-3 Q9F2 должны звонится на массу.
В принципе стандартная схема понижающих DC/DC преобразователей с ШИМ управлением.
Непонятно в каких точках вы меряете и где у вас отсутствует контакт с землёй?
Сообщить модератору
Павел
-1 #14 Павел 30.05.2022 22:30
Купил с рук xbox one s и наблюдаю аналогичное проведение как описано в статье, а именно включается на несколько секунд потом включается. Проверил все что можно мультиметром, в итоге смущают Q9F1 и Q9F2, при прозвоне с землёй полностью отсутствует контакт хотя должен быть, достаточно ли из просто заменить или возможно что цепь разрывается где то в другом месте? Куда копать?
Сообщить модератору
Samode1kin
+2 #13 Samode1kin 08.12.2021 20:06
Из обозначения на плате и внешнего вида понятно что это керамический конденсатор. Ёмкость 0,1мкф.
Без него тоже всё должно работать...
Сообщить модератору
Михаил
0 #12 Михаил 08.12.2021 19:57
Доброго времени суток. Если не сложно, подскажи пожалуйста что за элемент рядом с разъёмом питания на плате xbox one s маркирован C9C14?
Сообщить модератору

Добавить комментарий
